如今充电宝作为应急移动电源,已成为人们生活中不可缺少的一部分。最近充电头网拿到cheero一款很小巧的移动电源,虽说体积有些小,但是容量却有10000mAh,并且可以进行18W双向快充,铝合金金属机身上手质感好。下面小编就和大家分享这款移动电源的拆解,看看里面用料如何。

一、cheero 18W 10000mAh快充移动电源外观

cheero 10000mAh 18W快充移动电源拆解 充电头网

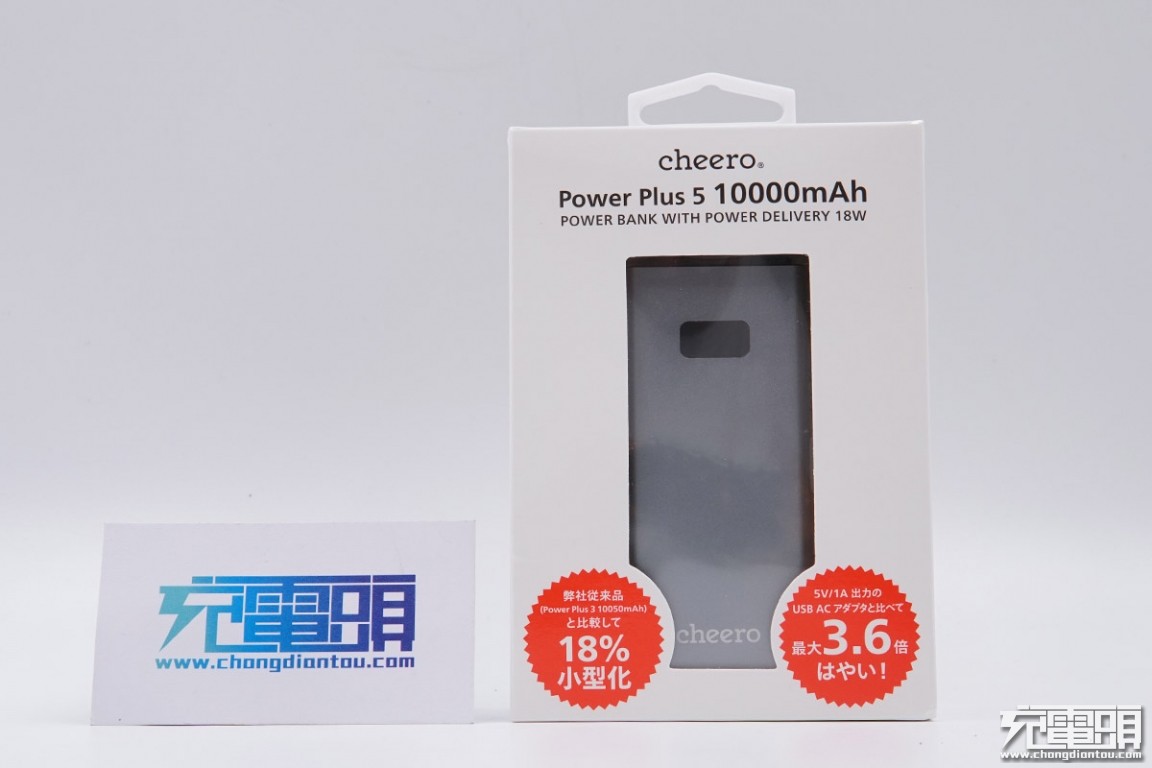

包装盒正面中间采用“橱窗”设计,上端配有挂钩,方便展卖。此外正面印有cheero品牌、移动电源名称以及产品特性等信息。

cheero 10000mAh 18W快充移动电源拆解 充电头网

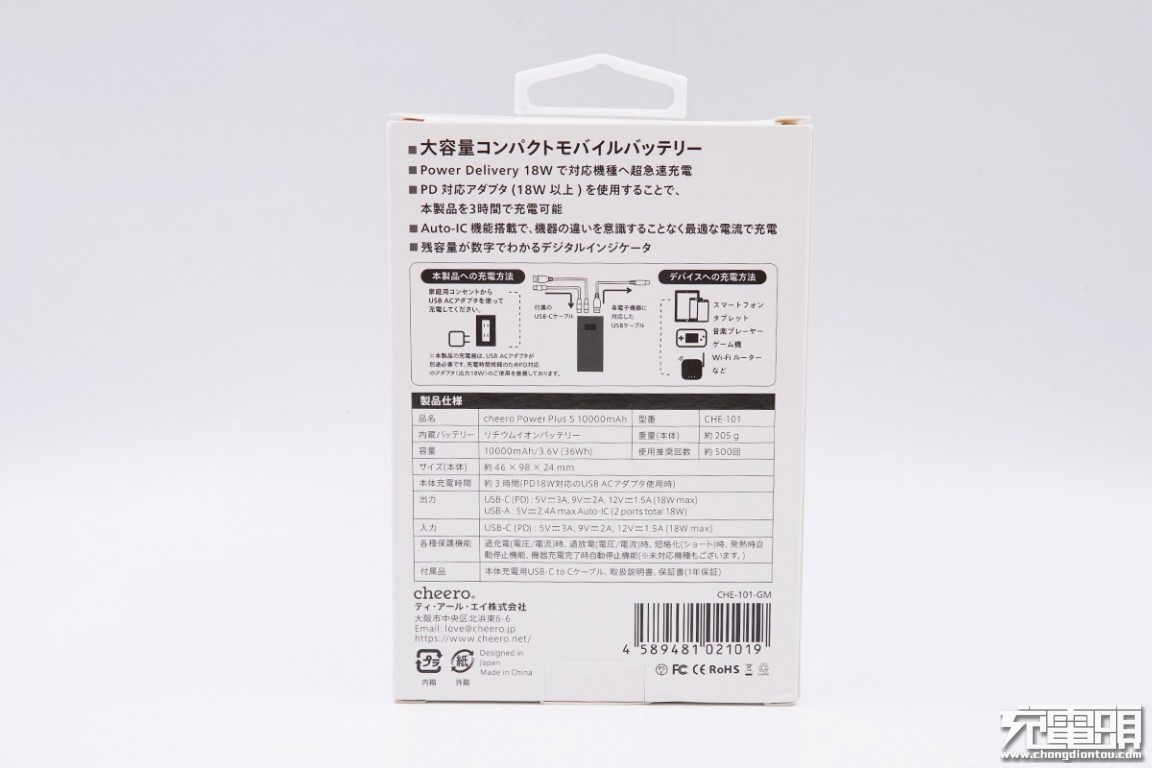

包装盒背面标注产品信息
名称:cheero Power Plus 5 10000mAh
型号:CHE-101
重量:约205g
尺寸:约46*98*24mm
容量:10000mAh/3.6V(36Wh)
USB-C PD Input/Output:5V/3A、9V/3A、12V/1.5A(18W max)
USB-A Output:5V/2.4A max
总输出:18W
产品已经通过CE认证和FCC认证。

cheero 10000mAh 18W快充移动电源拆解 充电头网

侧面印有三个产品功能特性标签以及两个接口功能介绍图。

cheero 10000mAh 18W快充移动电源拆解 充电头网

另一侧是产品厚度介绍图。

cheero 10000mAh 18W快充移动电源拆解 充电头网

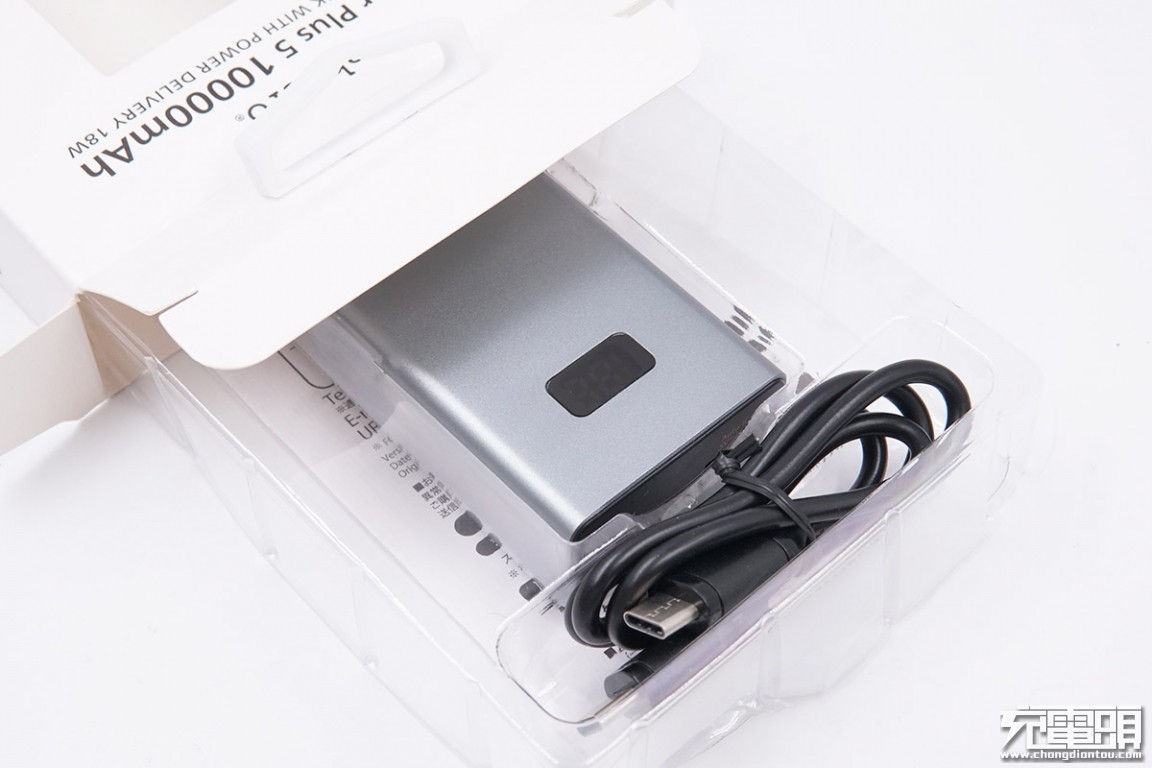

打开包装盒,里面采用塑料内衬,包装轻便,且可以固定和保护移动电源。

cheero 10000mAh 18W快充移动电源拆解 充电头网

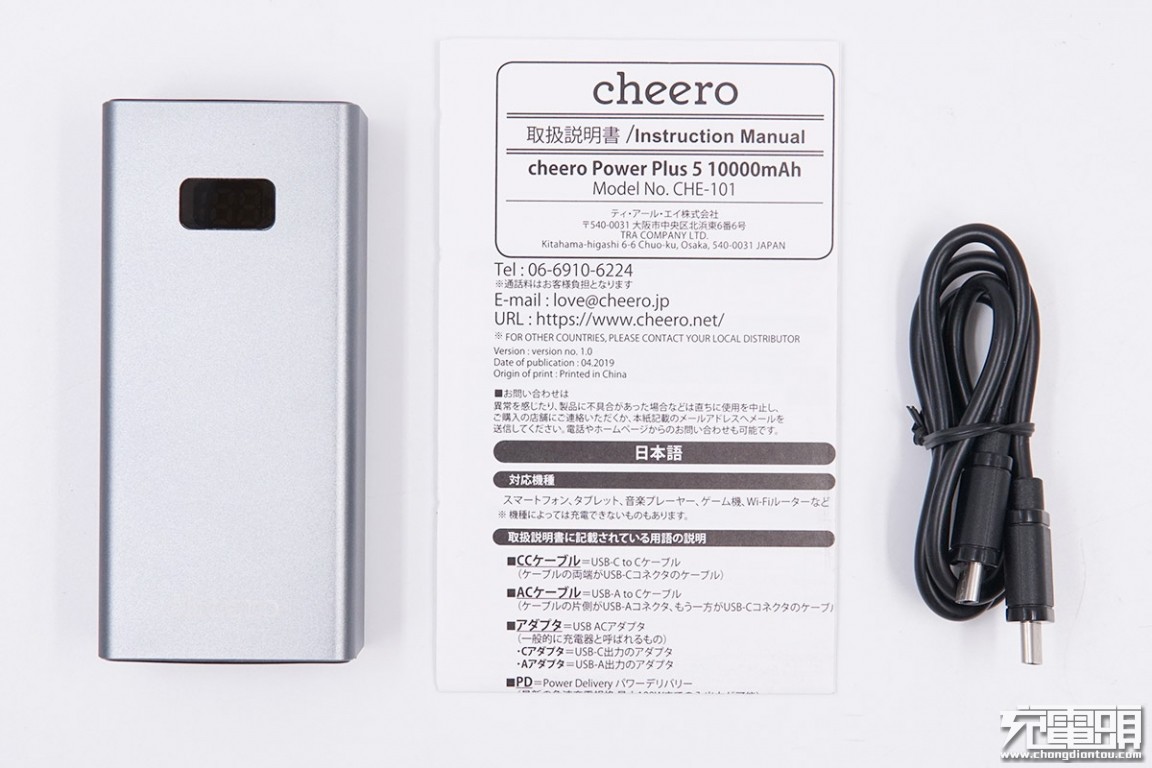

包装内含:移动电源、USB-C to USB-C数据线、产品说明书。

cheero 10000mAh 18W快充移动电源拆解 充电头网

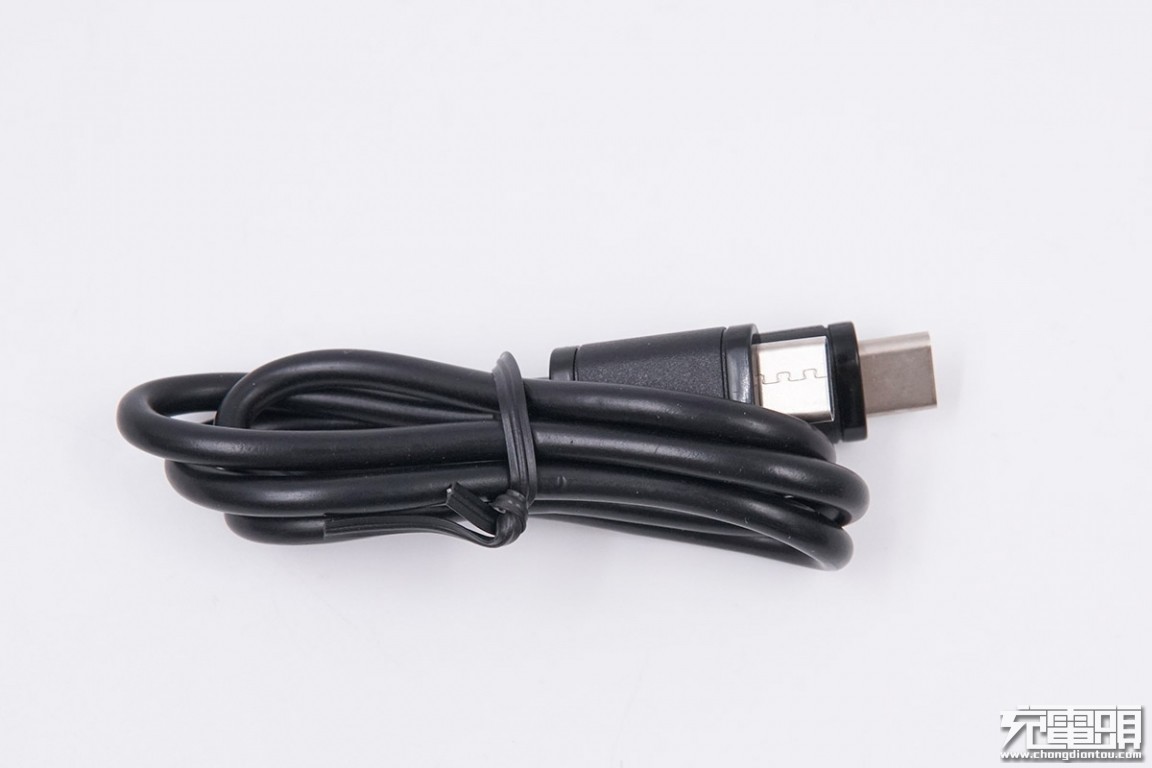

数据线特写,两头塑料外壳磨砂处理,方便插拔使用。

cheero 10000mAh 18W快充移动电源拆解 充电头网

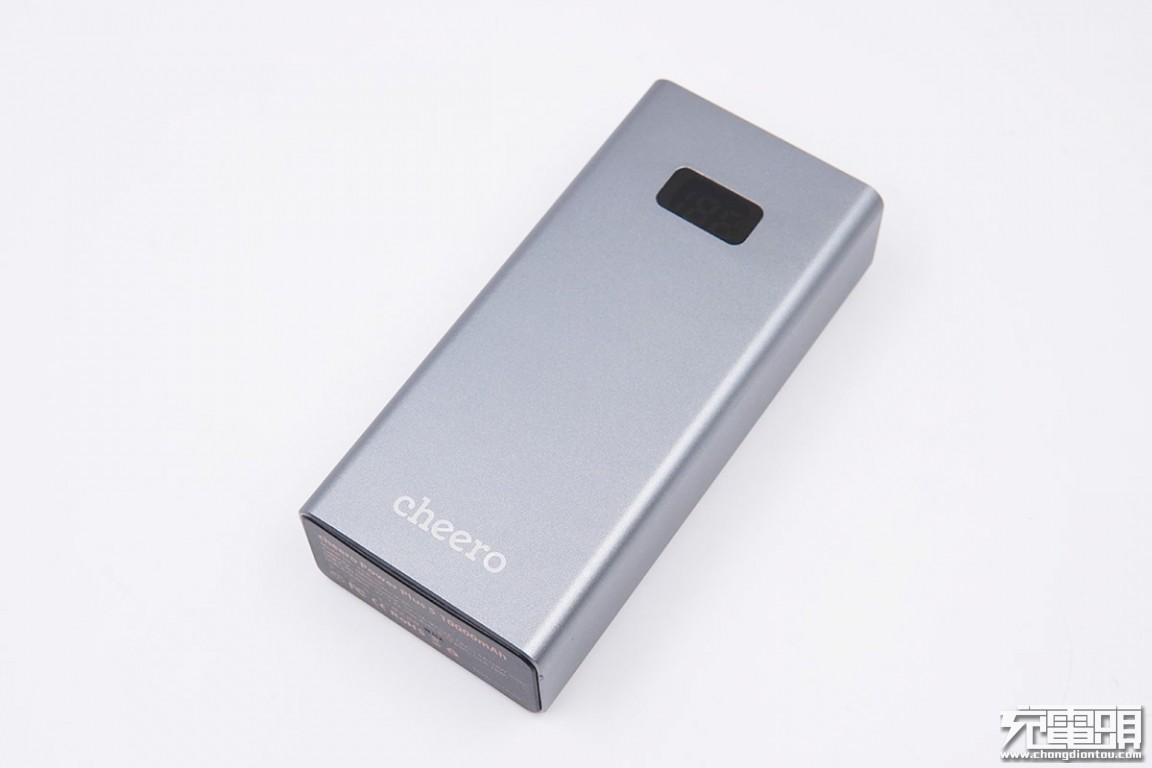

这款移动电源采用金属机身壳,外壳进行阳极氧化处理呈陨石灰色,并且表面采用喷砂处理工艺手感细腻,侧身为光滑弧面过渡不硌手。移动电源正面一端配有一个LED显示屏,底部镭雕“cheero”品牌logo。

cheero 10000mAh 18W快充移动电源拆解 充电头网

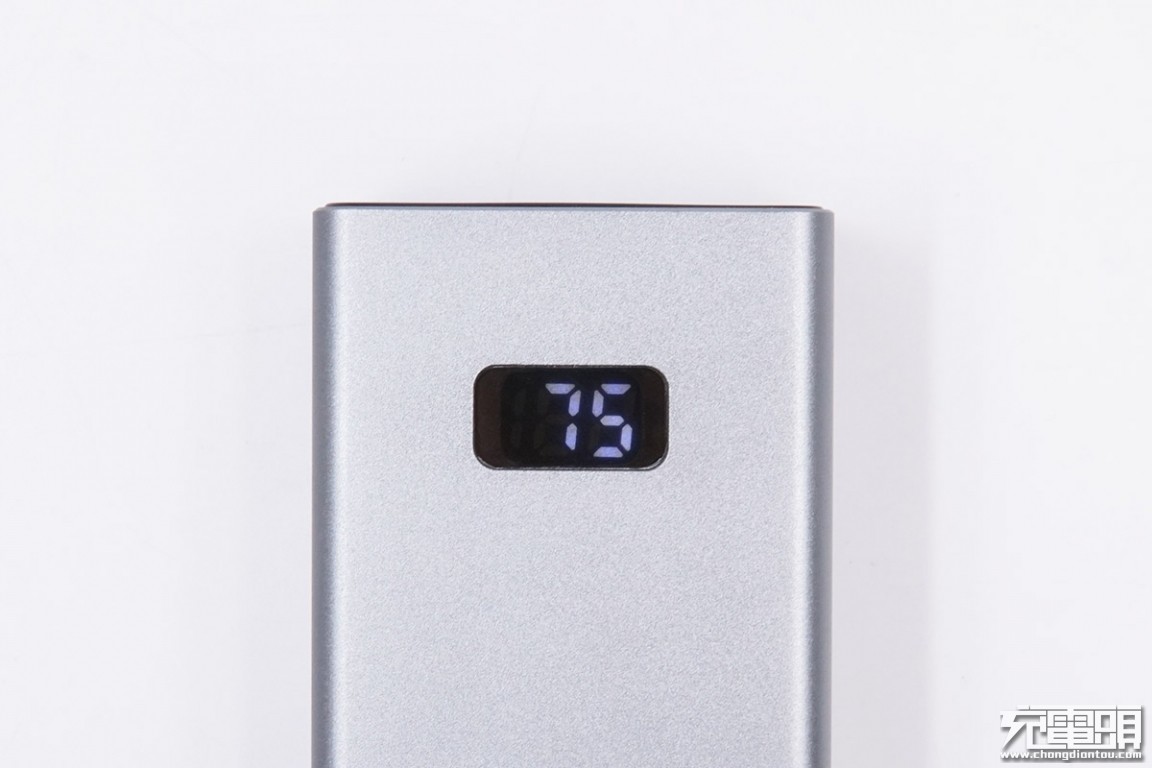

LED显示屏特写,可以随时了解到充电宝的剩余电量,无需盲猜。

cheero 10000mAh 18W快充移动电源拆解 充电头网

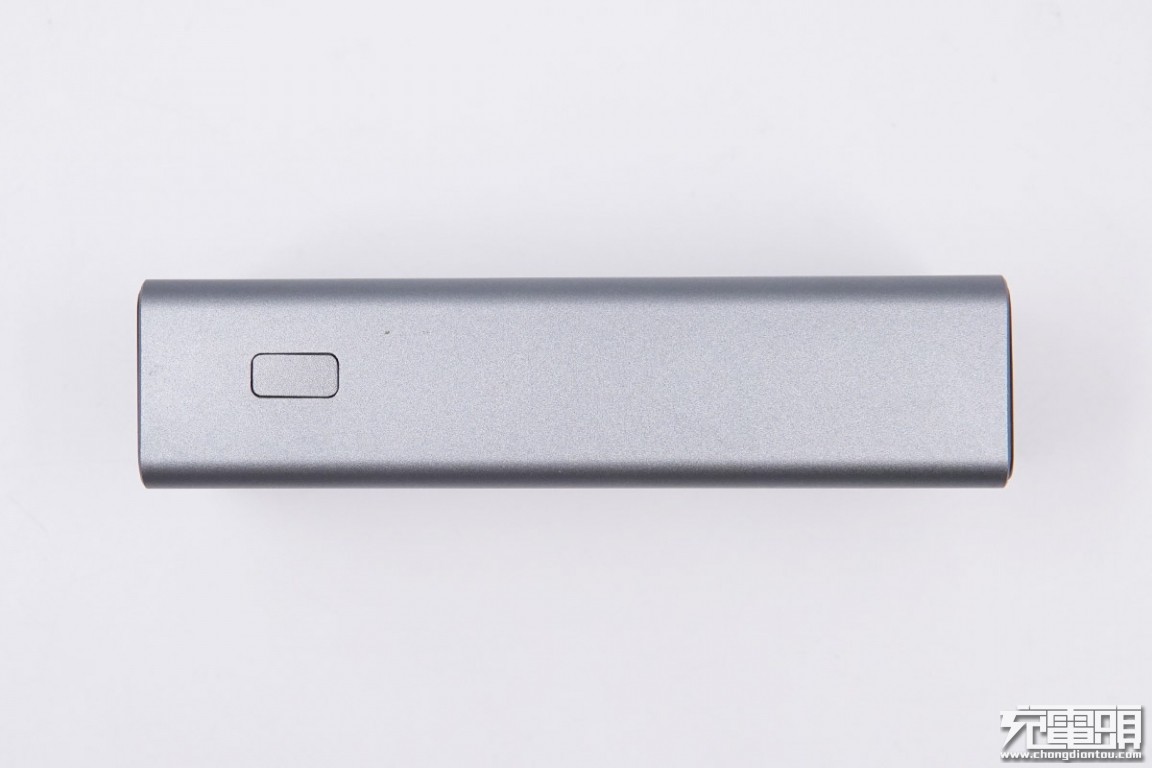

移动电源侧面配有一个电源开关键。

cheero 10000mAh 18W快充移动电源拆解 充电头网

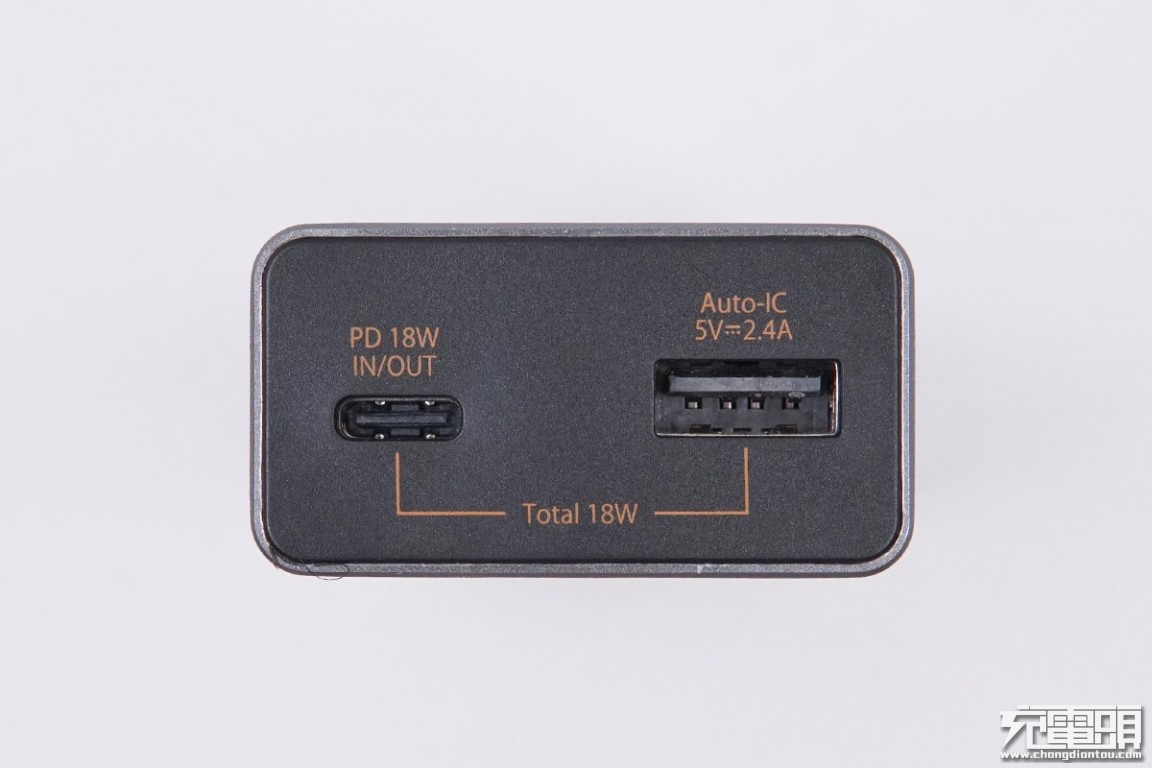

输出顶面配有1A1C两个接口,USB-C接口为双向快充口,最大功率18W;USB-A接口最大输出功率12W;总输出18W。

cheero 10000mAh 18W快充移动电源拆解 充电头网

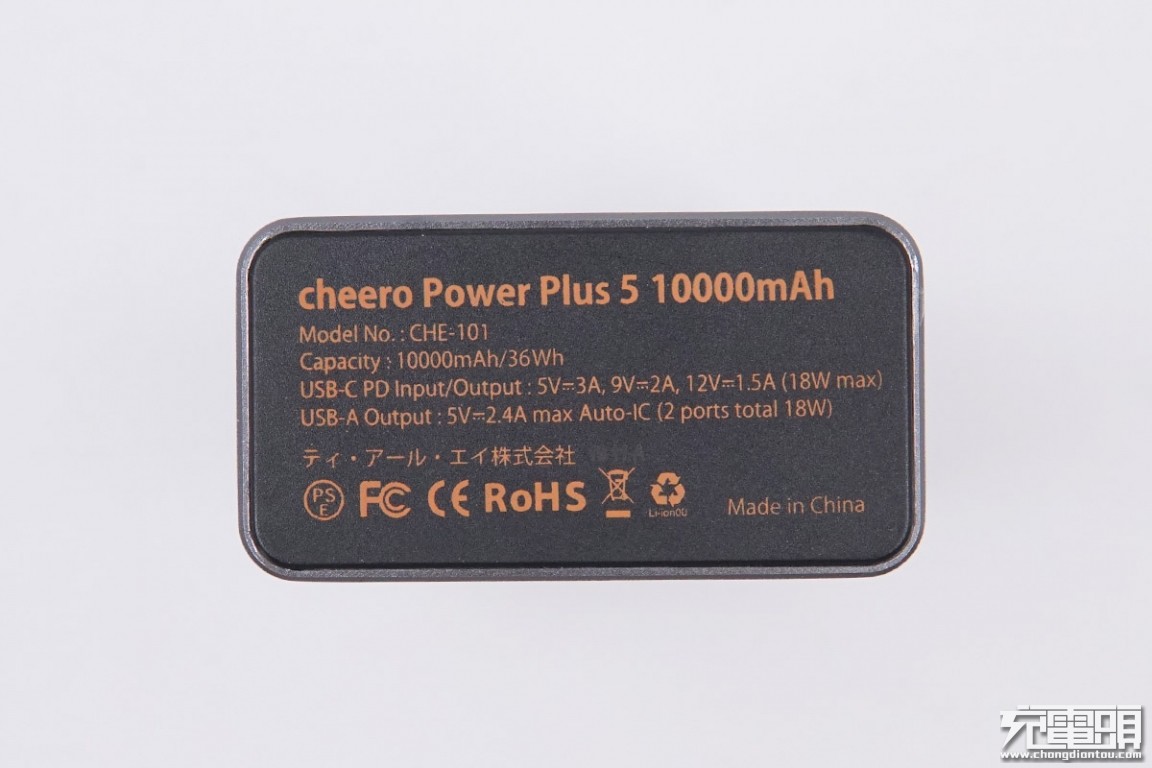

底面标注产品信息
名称:cheero Power Plus 5 10000mAh
型号:CHE-101
电芯容量:10000mAh/36Wh
USB-C PD Input/Output:5V/3A、9V/3A、12V/1.5A(18W max)
USB-A Output:5V/2.4A max
总输出:18W
产品已经通过CE认证和FCC认证。

cheero 10000mAh 18W快充移动电源拆解 充电头网

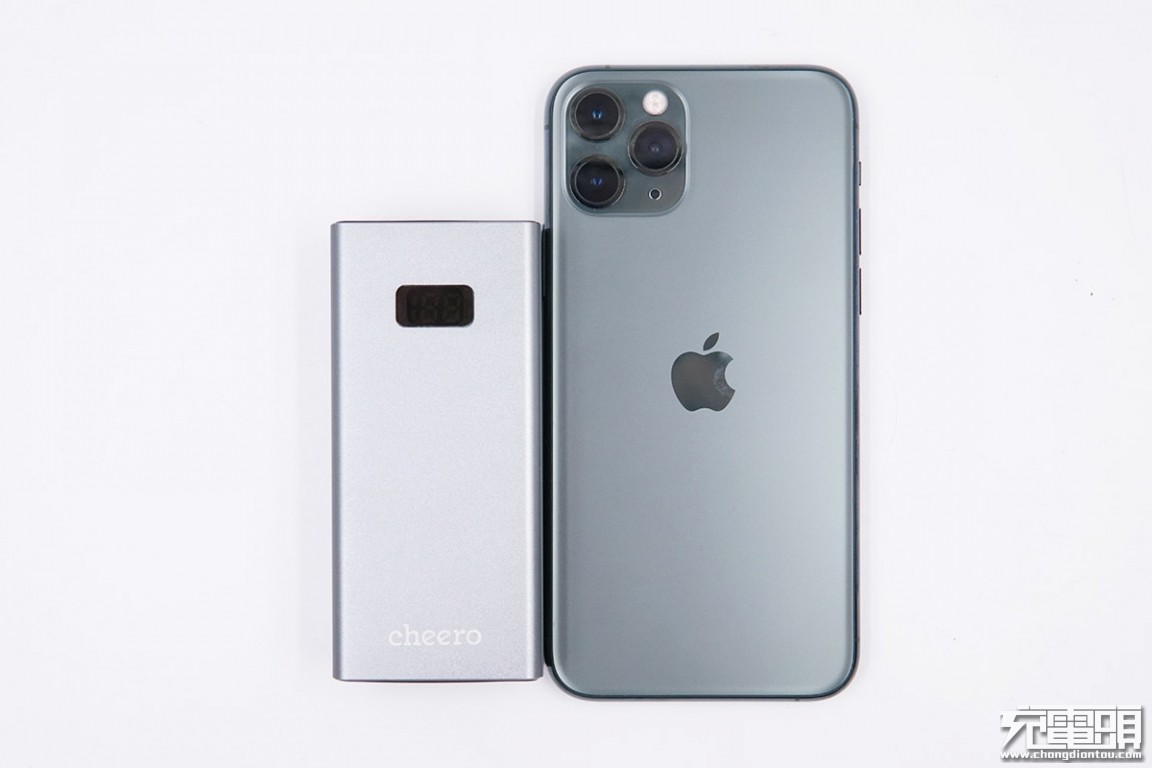

移动电源大小要比苹果iPhone 11Pro max小得多。

cheero 10000mAh 18W快充移动电源拆解 充电头网

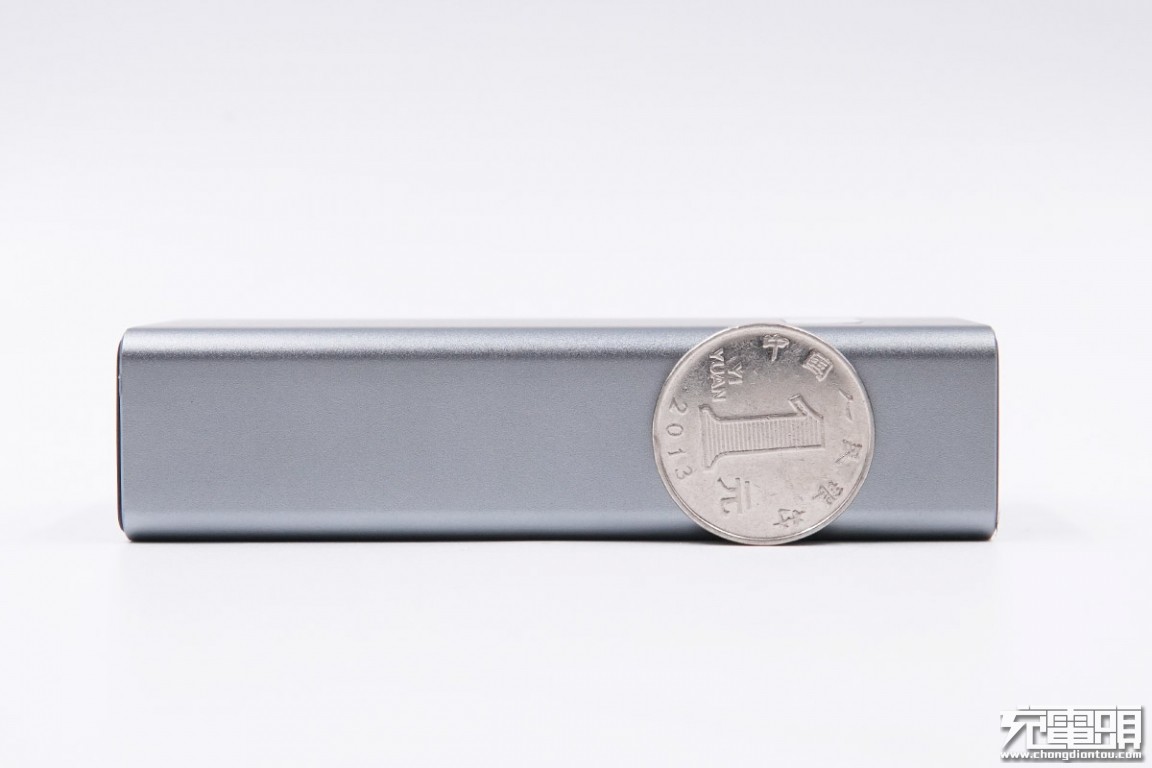

移动电源厚度与一元硬币直径相当。

cheero 10000mAh 18W快充移动电源拆解 充电头网

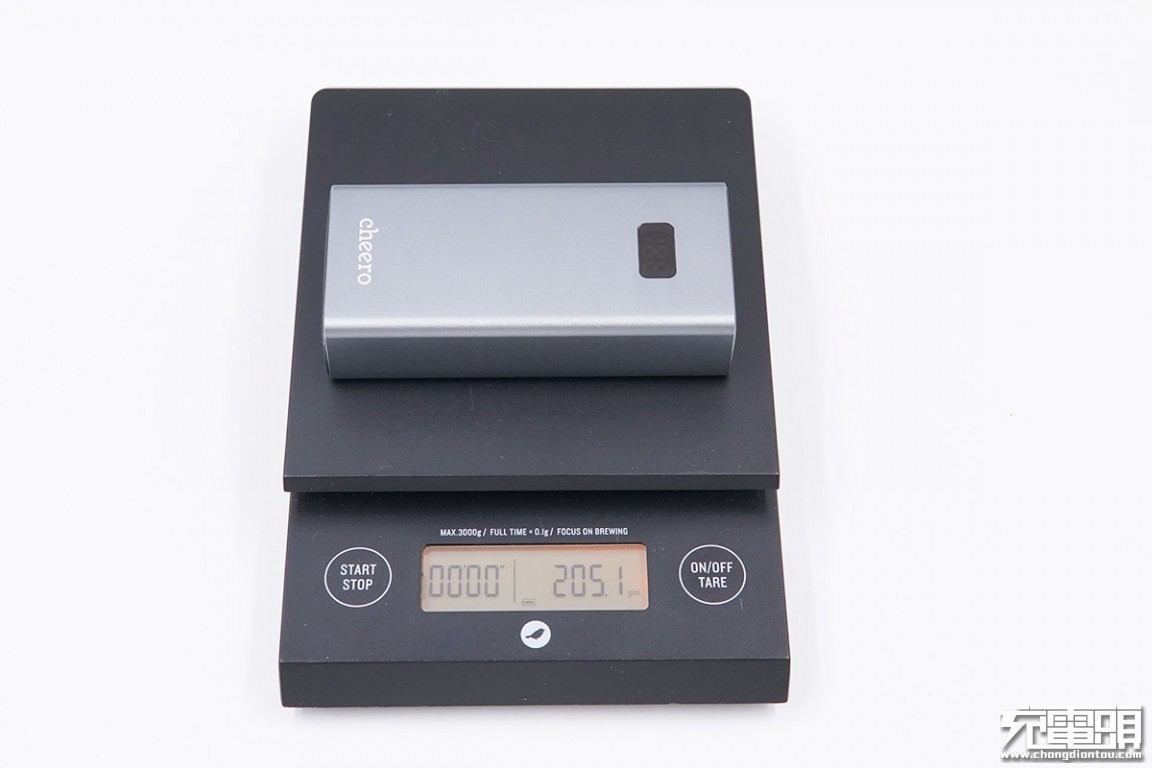

净重约为205g。

cheero 10000mAh 18W快充移动电源拆解 充电头网

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议,显示支持Apple 2.4A、Samsung 5V/2A和USB-DCP协议。

cheero 10000mAh 18W快充移动电源拆解 充电头网

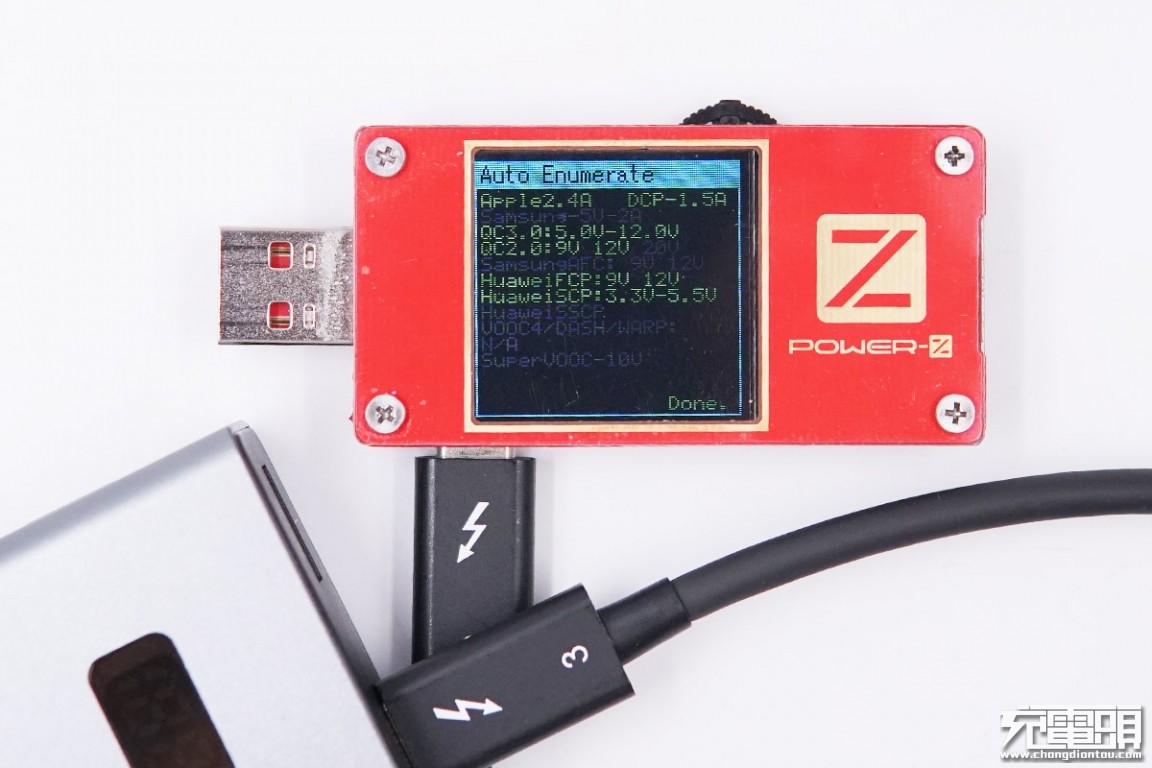

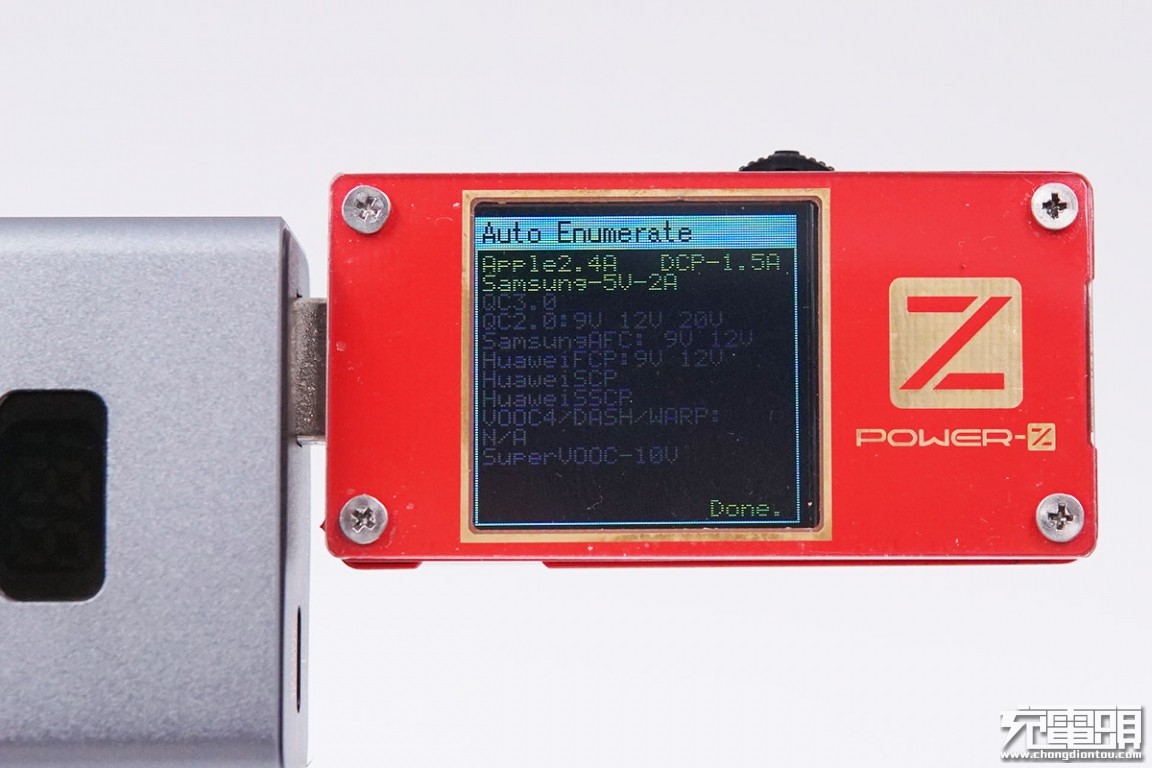

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议,显示支持Apple 2.4A和USB-DCP协议,以及QC2.0、QC3.0、Huawei-FCP和Huawei-SCP多个快充协议。

cheero 10000mAh 18W快充移动电源拆解 充电头网

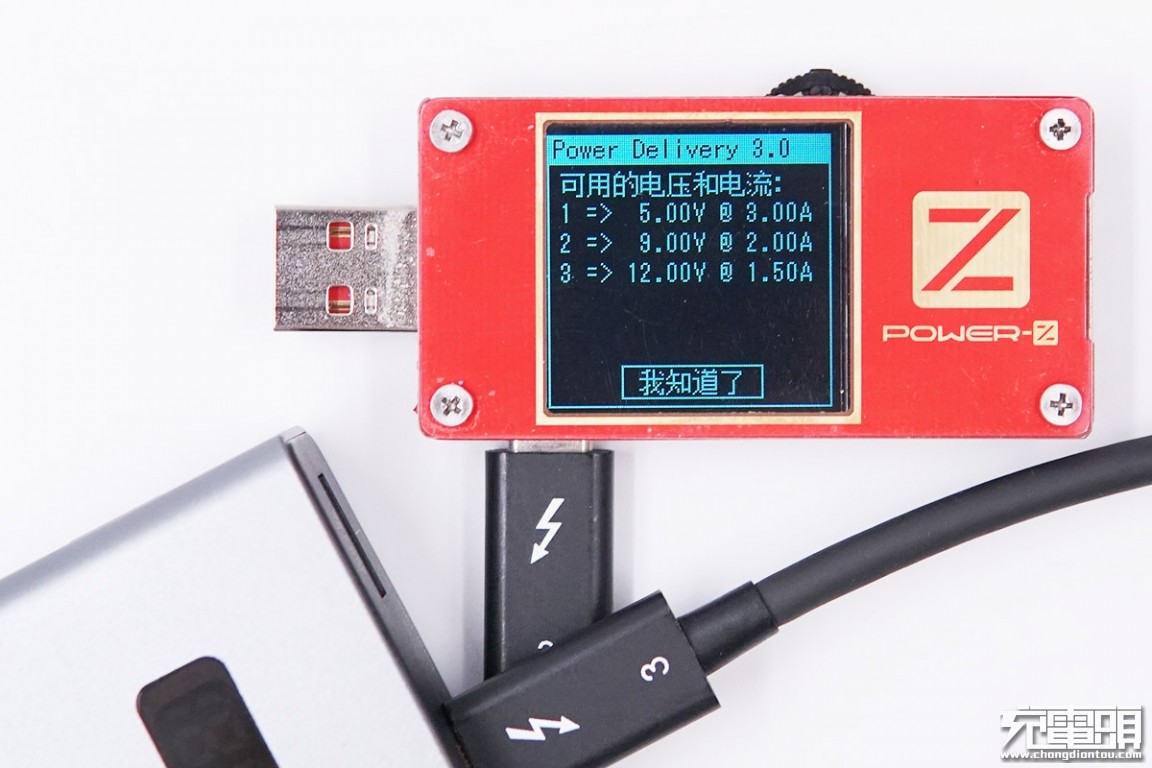

此外,其PDO报文显示USB-C接口还支持USB PD3.0快充标准,具备5V/3A、9V/3A、12V/1.5A三组固定电压档位。

二、cheero 18W 10000mAh快充移动电源拆解

cheero 10000mAh 18W快充移动电源拆解 充电头网

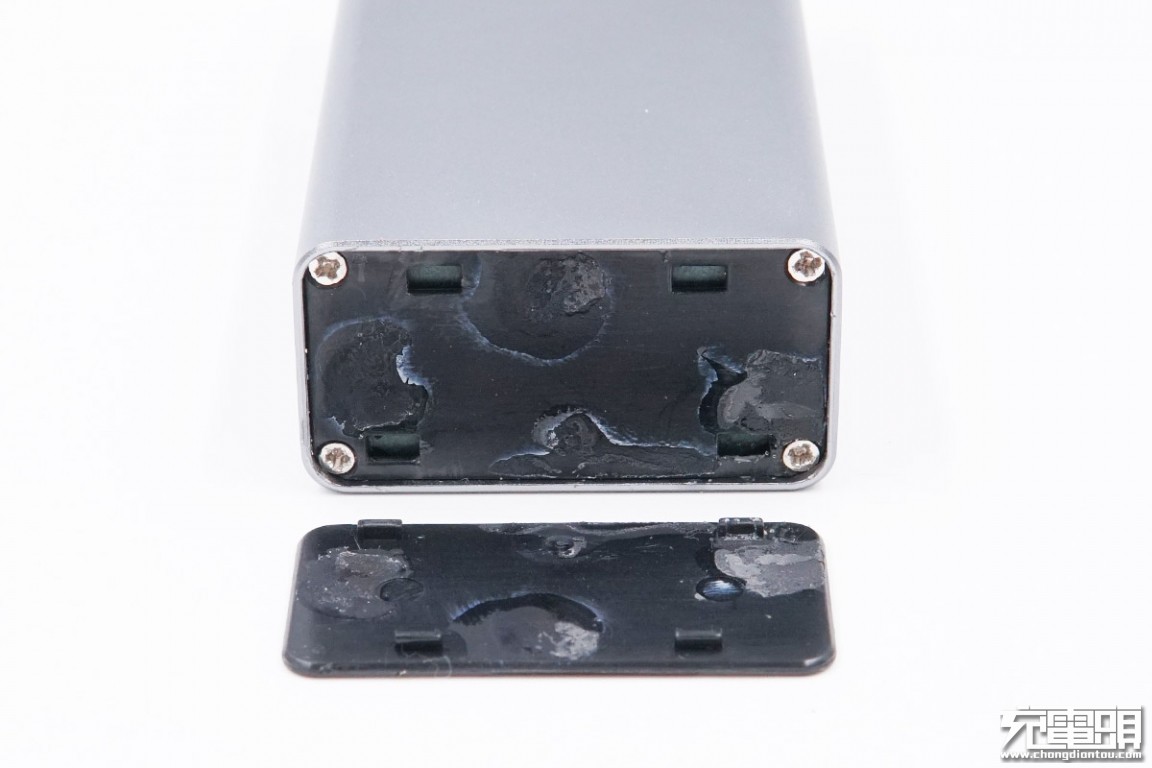

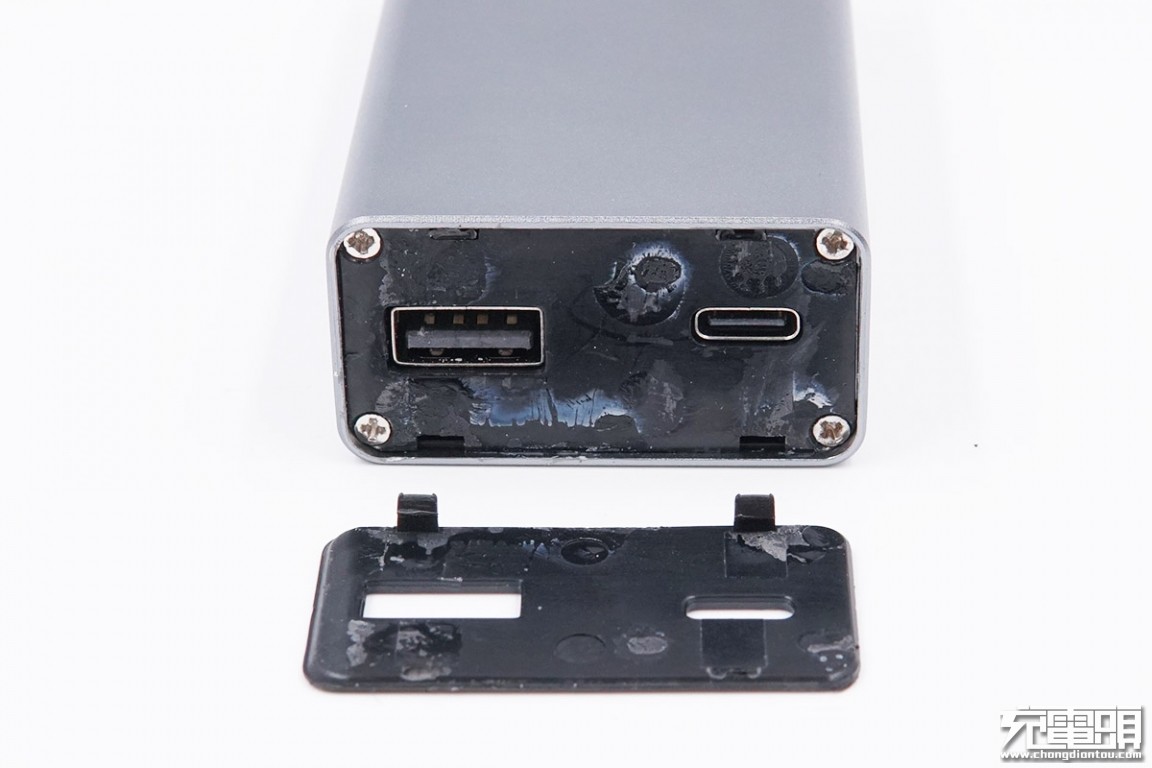

移动电源底面通过卡扣和胶水进行封装,拆下外层塑料板,里面的塑料板使用四颗螺丝进行固定。

cheero 10000mAh 18W快充移动电源拆解 充电头网

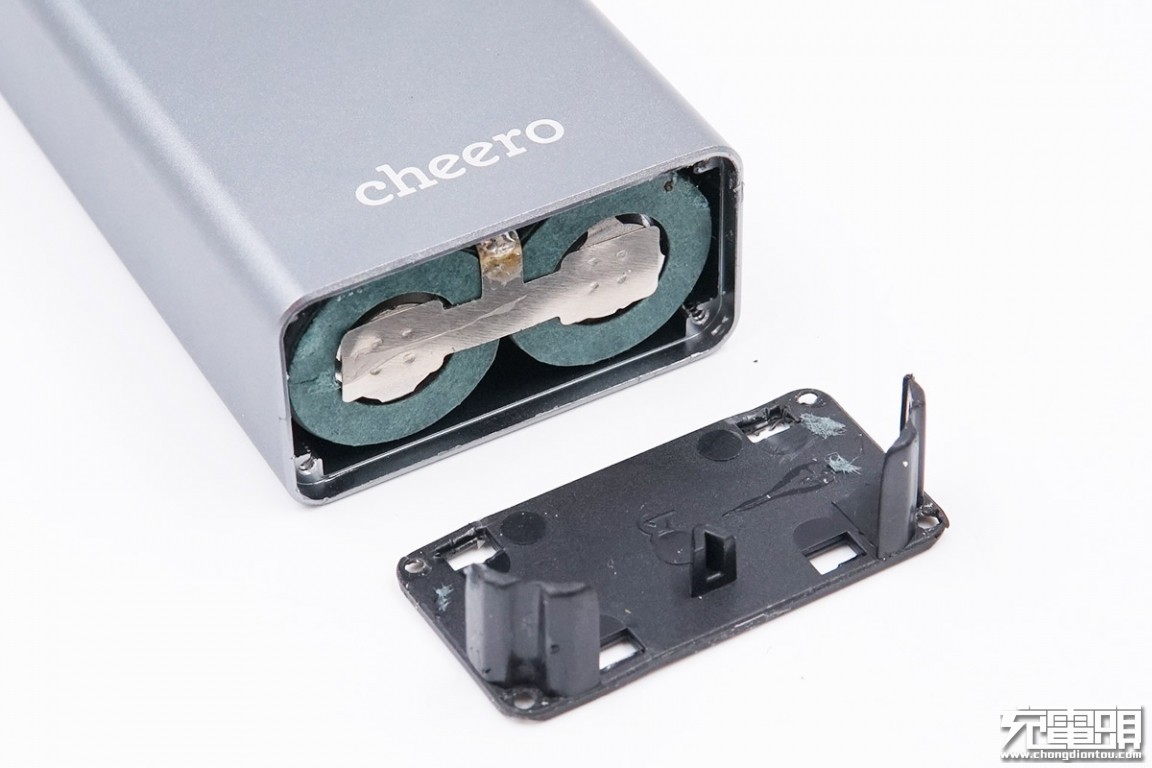

将螺丝拆掉,取下塑料板,两颗电池使用焊片点焊连接,并且使用青稞绝缘纸进行绝缘。

cheero 10000mAh 18W快充移动电源拆解 充电头网

另一端采用同样的封装设计。

cheero 10000mAh 18W快充移动电源拆解 充电头网

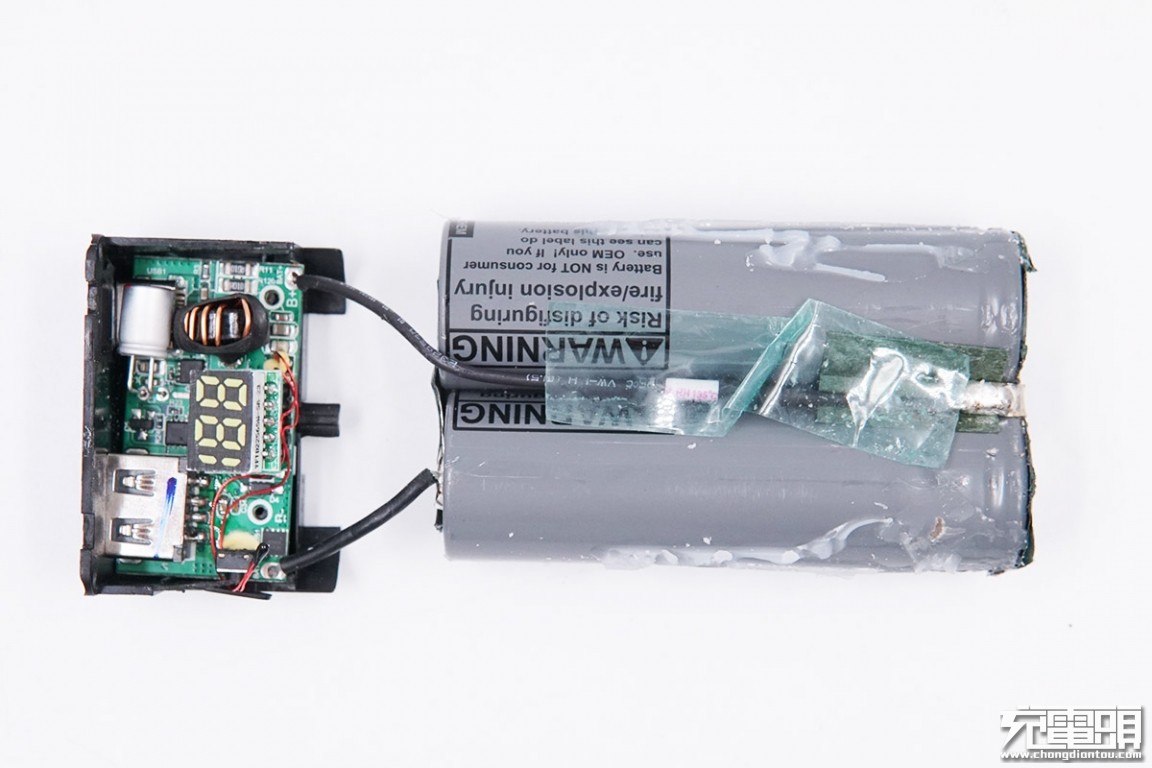

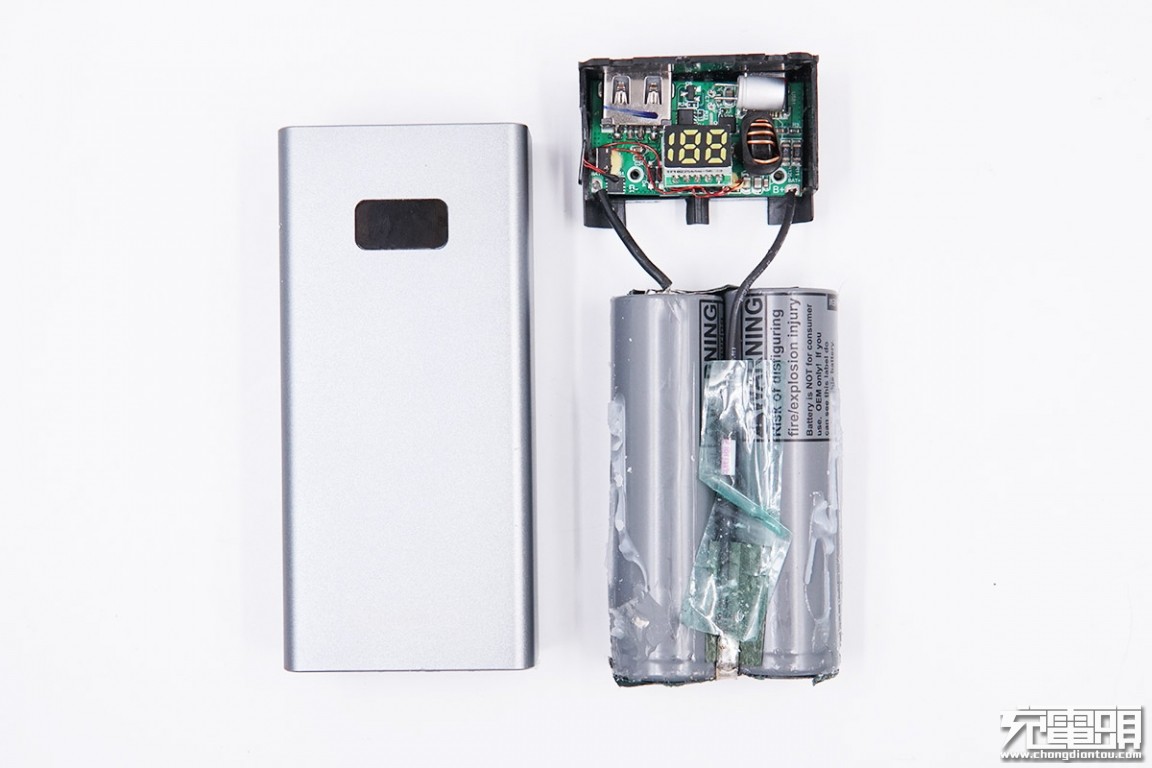

将PCB板和电池取出,电池上涂有胶水进行固定。

cheero 10000mAh 18W快充移动电源拆解 充电头网

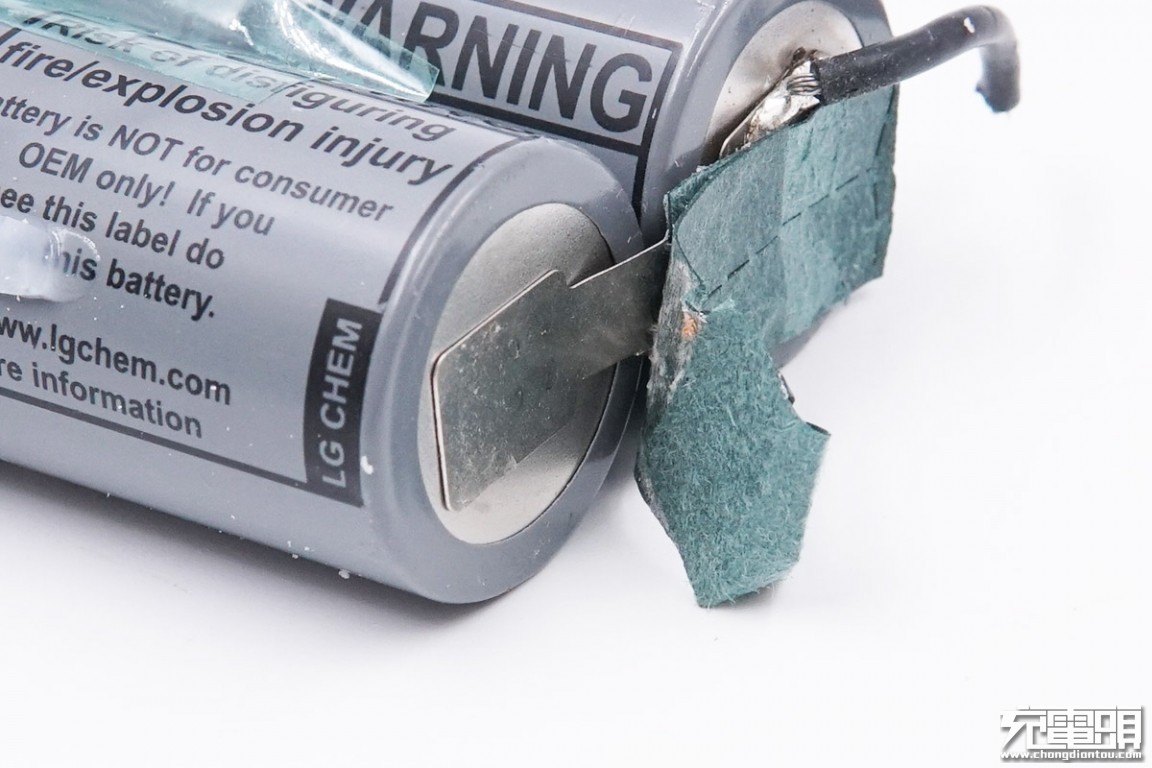

电池正极导线上串联一颗保险丝,用于过热保护。

cheero 10000mAh 18W快充移动电源拆解 充电头网

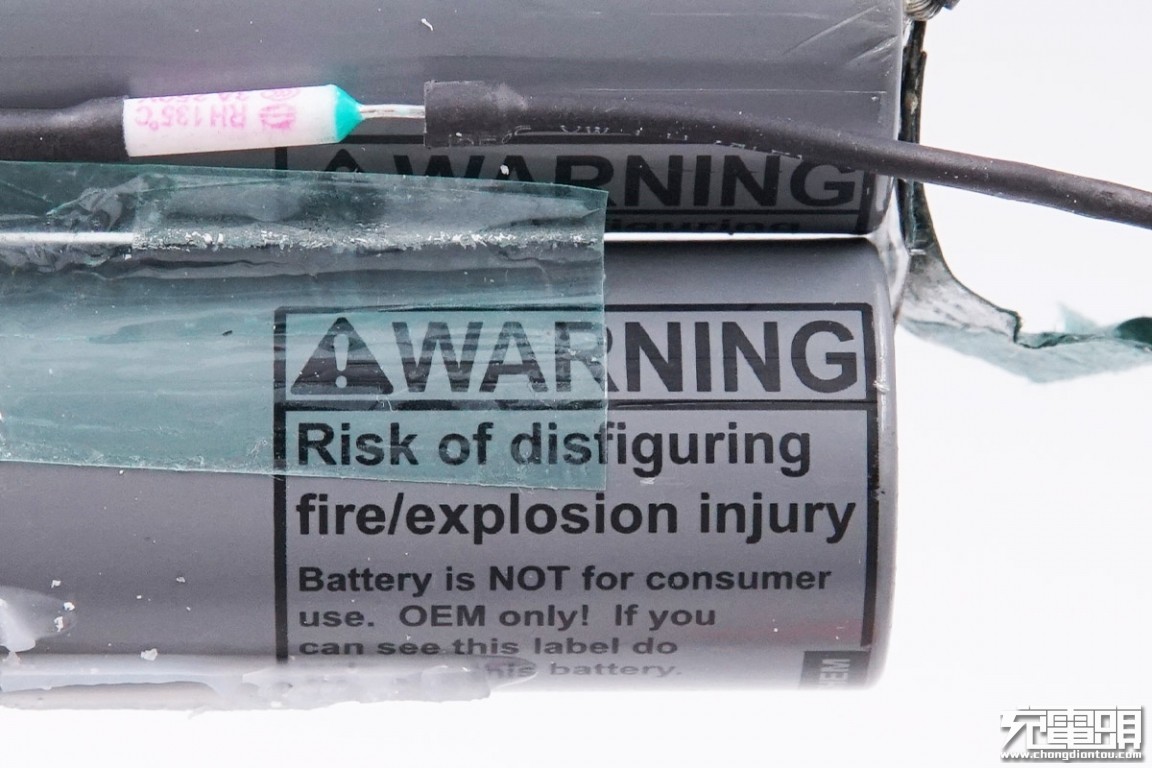

白色热敏电阻规格为3A 250V,耐温135℃;电池上则印有注意事项,电池只用于OEM使用,不适用于用户使用。

cheero 10000mAh 18W快充移动电源拆解 充电头网

电池来自LG化学,之间通过镍带点焊连接,镍带外面使用青稞绝缘纸覆盖绝缘,经过充电头网测量,电芯尺寸为20700。

cheero 10000mAh 18W快充移动电源拆解 充电头网

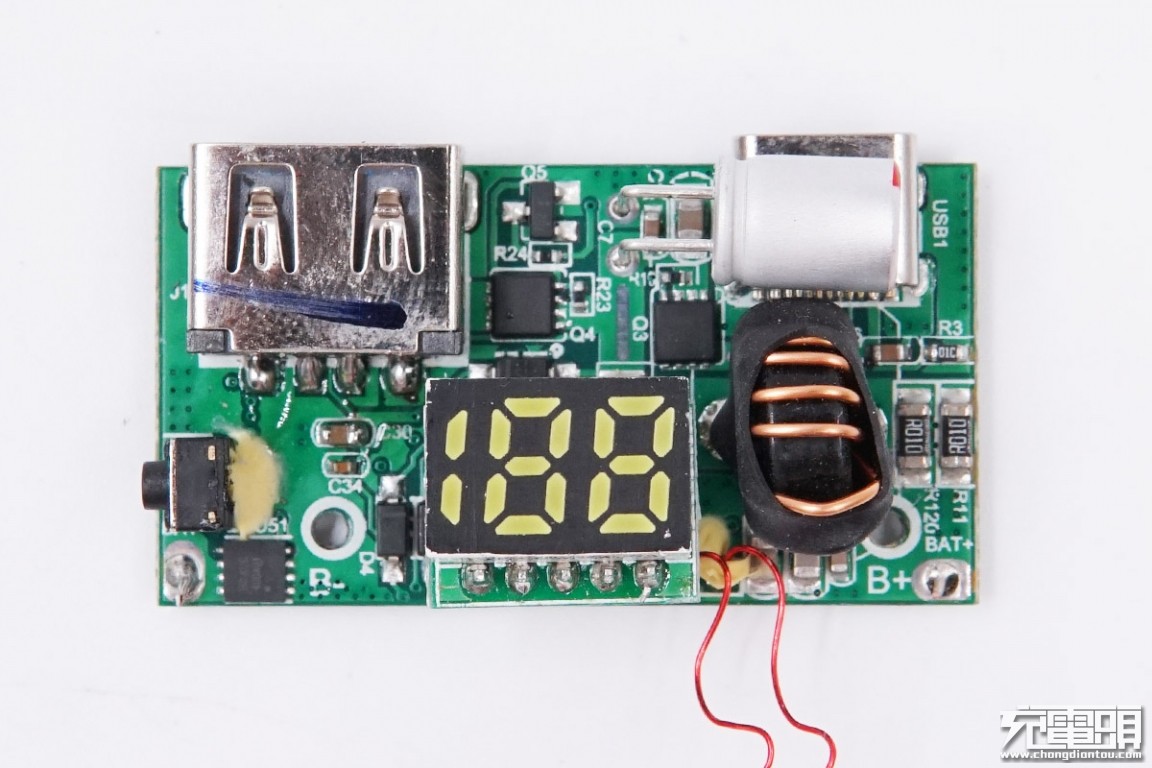

PCB板正面一览。

cheero 10000mAh 18W快充移动电源拆解 充电头网

电池保护管,双NMOS。

cheero 10000mAh 18W快充移动电源拆解 充电头网

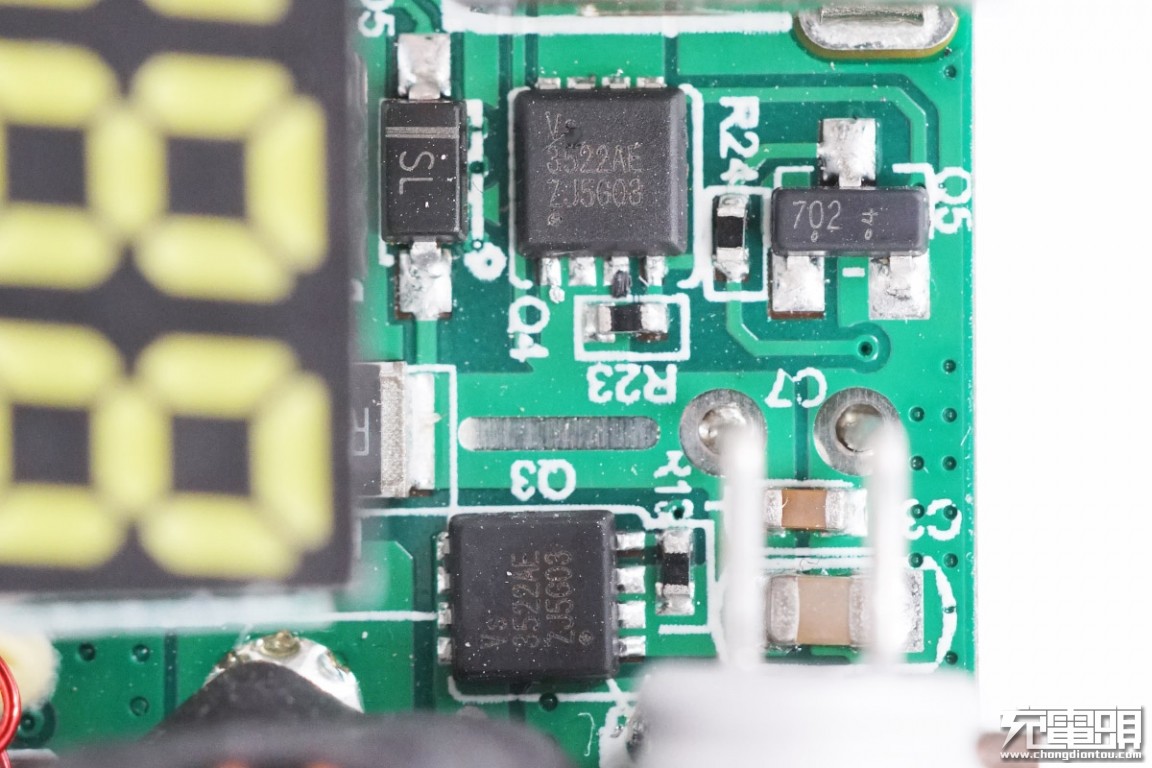

两颗输出开关管,型号VS3522AE,PMOS,来自Vanguard威兆。

cheero 10000mAh 18W快充移动电源拆解 充电头网

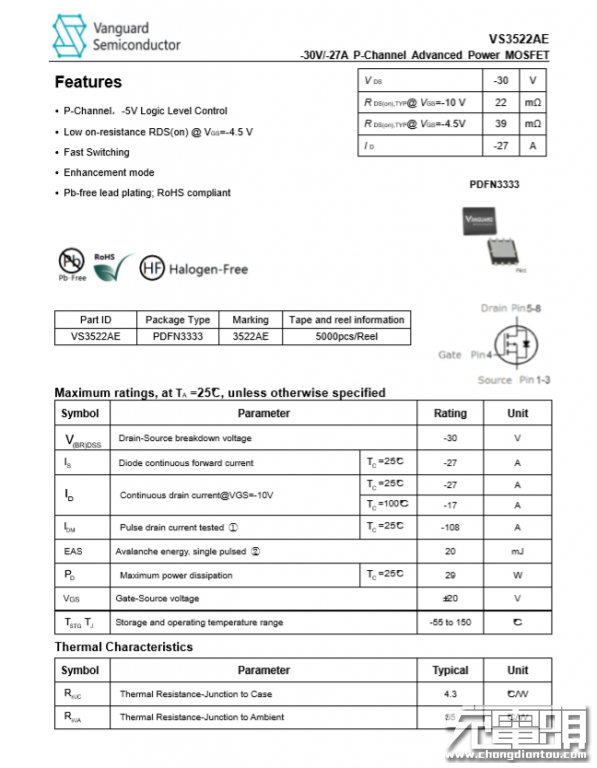

VS3522AE详细资料。

cheero 10000mAh 18W快充移动电源拆解 充电头网

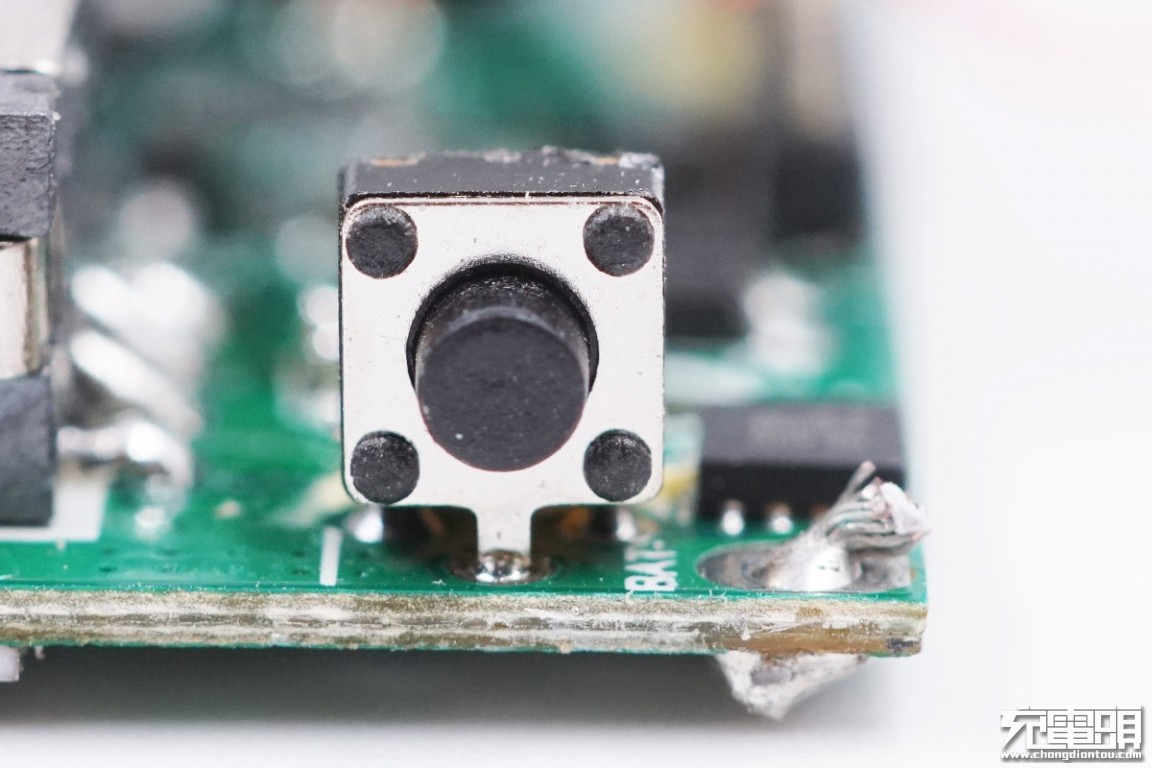

电源开关特写,过孔焊接。

cheero 10000mAh 18W快充移动电源拆解 充电头网

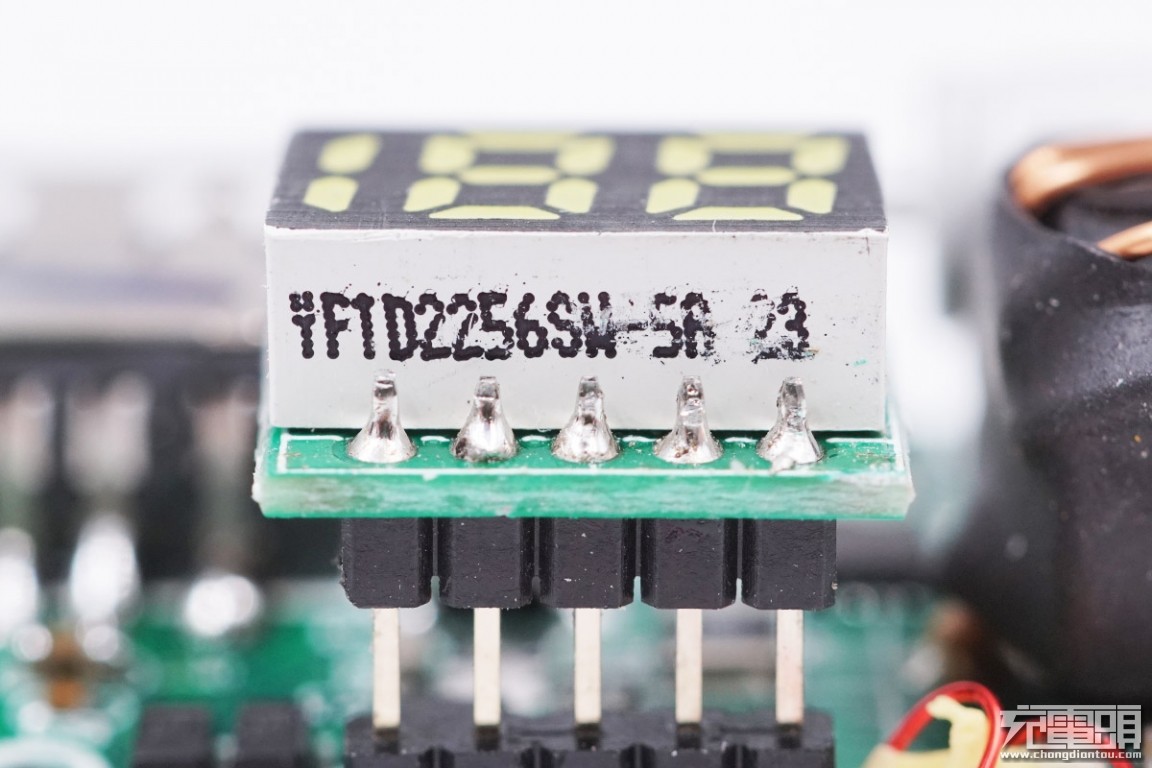

LED显示屏焊接在小PCB板上,小PCB板通过一排金属针焊接与主控PCB板进行连接。

cheero 10000mAh 18W快充移动电源拆解 充电头网

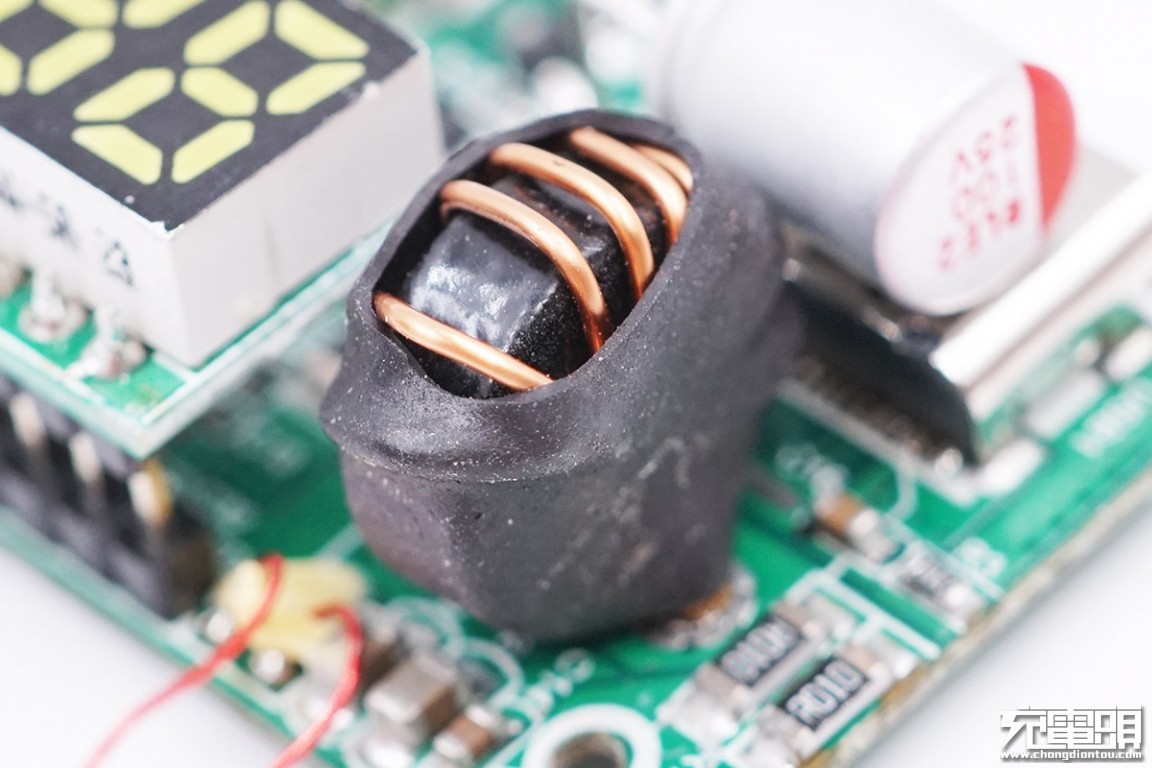

降压电感特写,磁芯黑色漆,外套热缩管。

cheero 10000mAh 18W快充移动电源拆解 充电头网

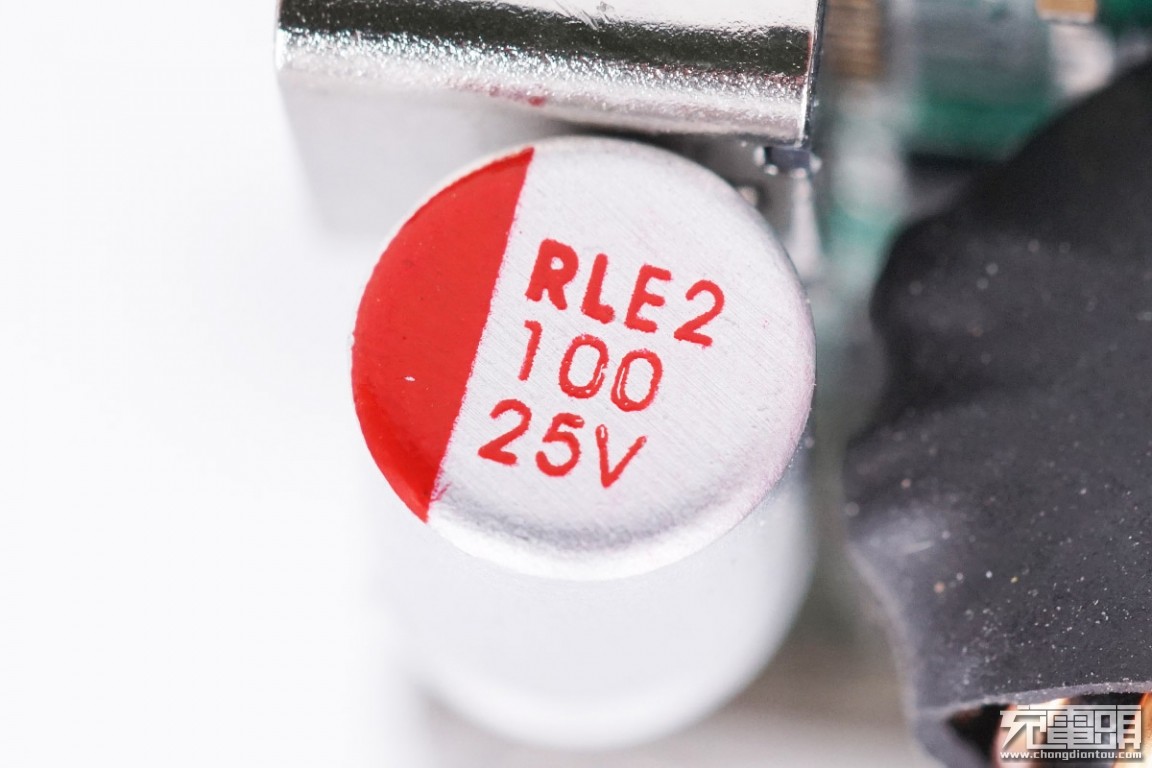

输出滤波固态电容特写,规格为100μF 25V。

cheero 10000mAh 18W快充移动电源拆解 充电头网

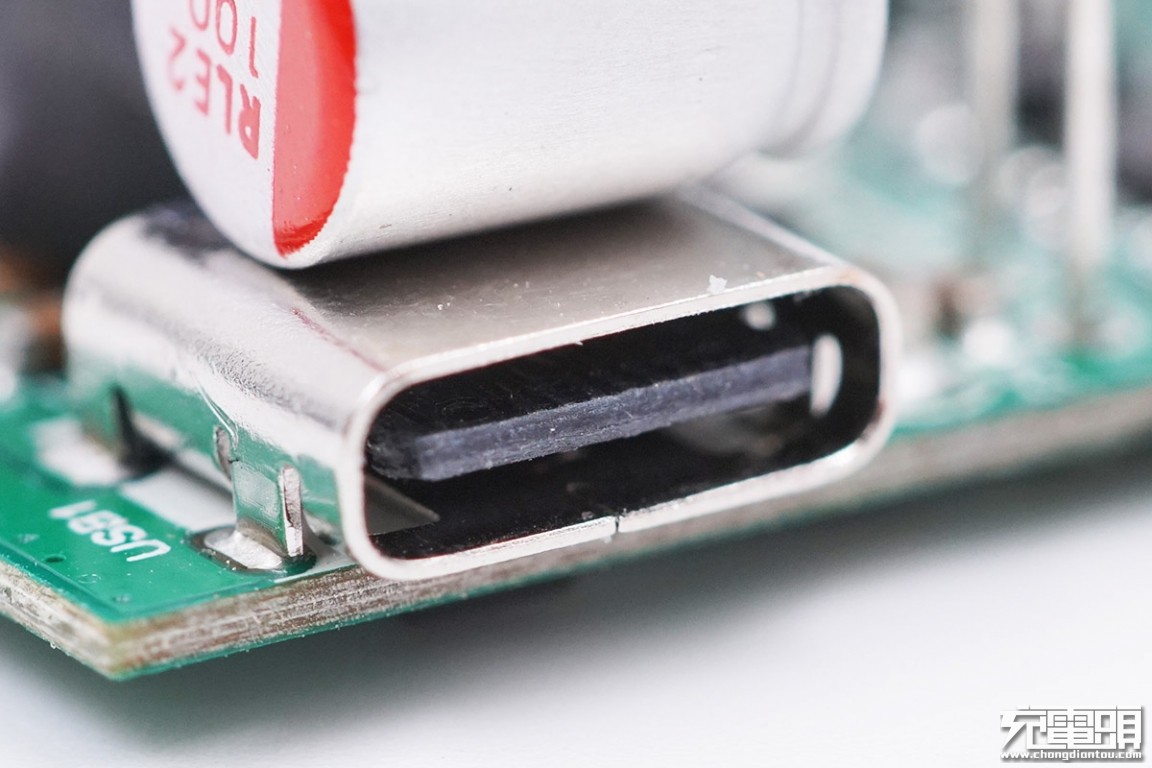

USB-C接口特写,黑色舌片不漏铜,金属外壳过孔焊接。

cheero 10000mAh 18W快充移动电源拆解 充电头网

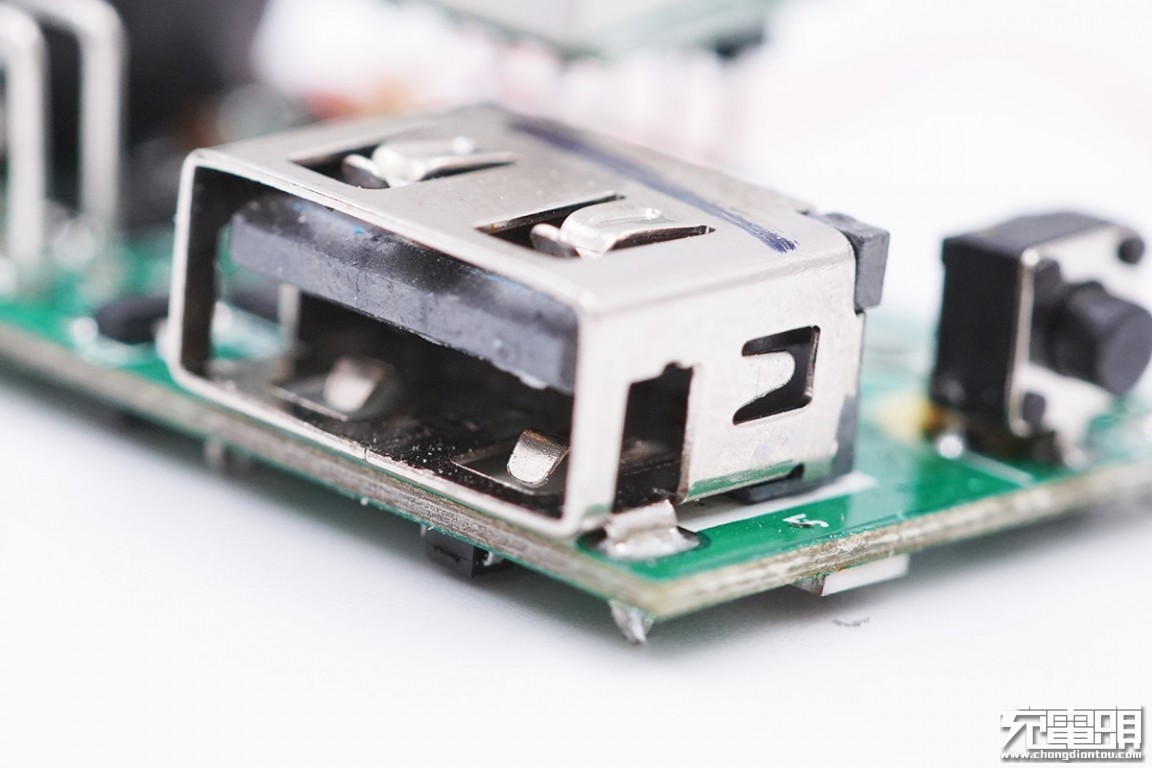

USB-A接口特写。

cheero 10000mAh 18W快充移动电源拆解 充电头网

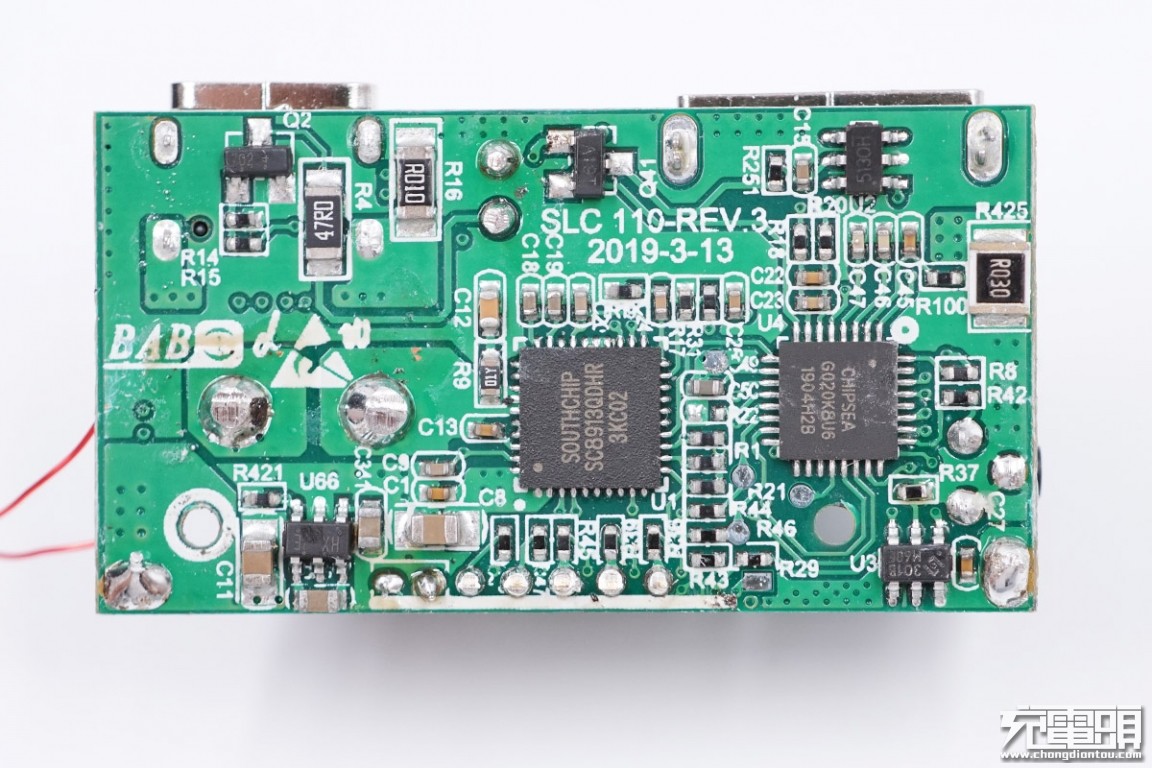

PCB板背面一览,其中右边是南芯升降压控制器和芯海PD协议控制器。

cheero 10000mAh 18W快充移动电源拆解 充电头网

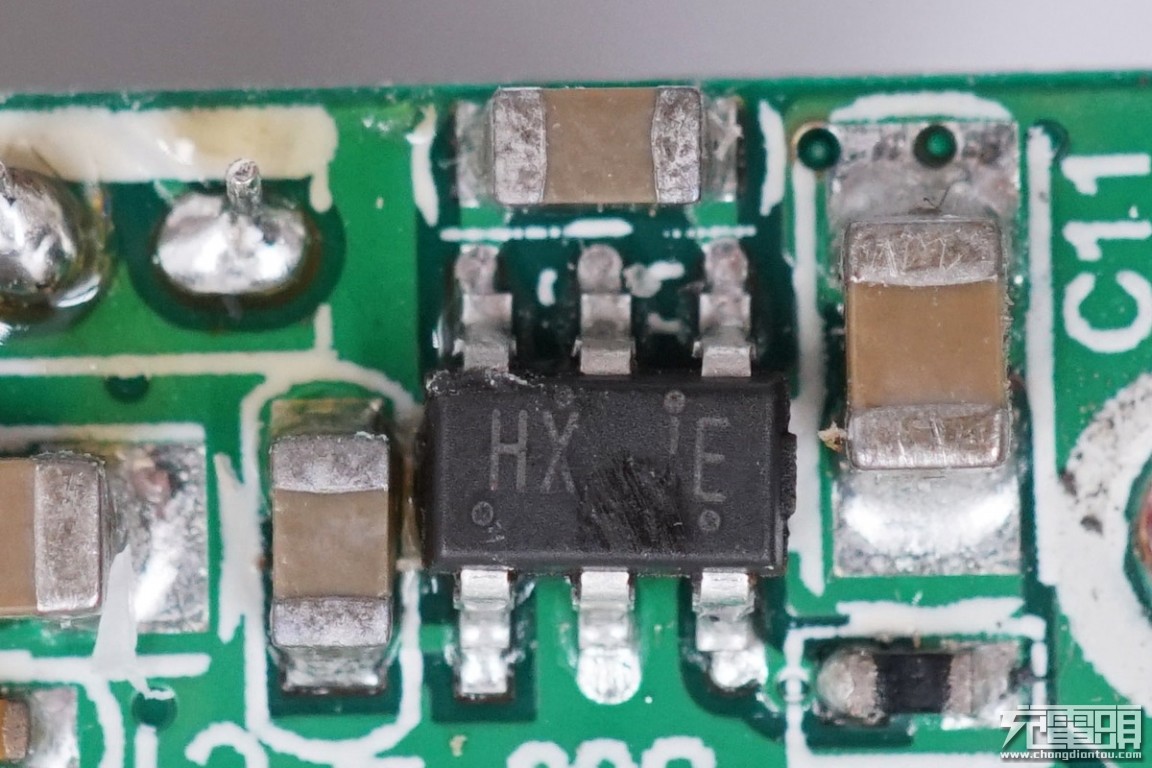

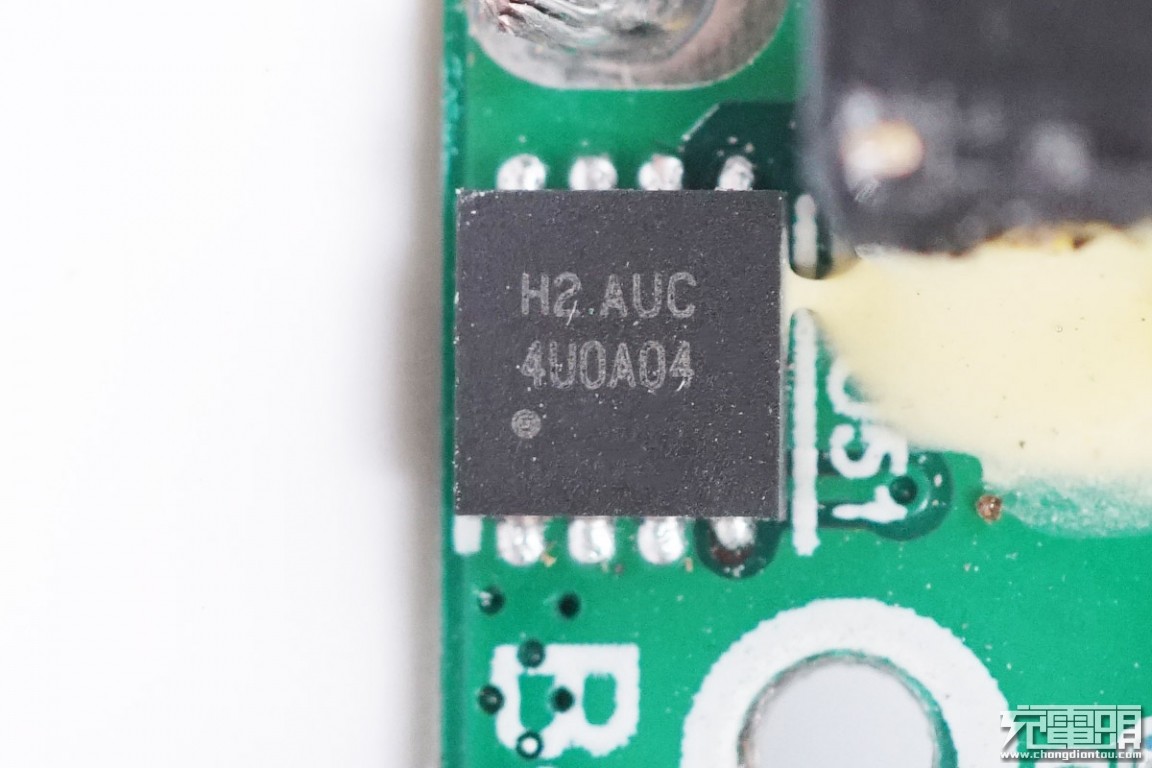

HX4004 电荷泵芯片。

cheero 10000mAh 18W快充移动电源拆解 充电头网

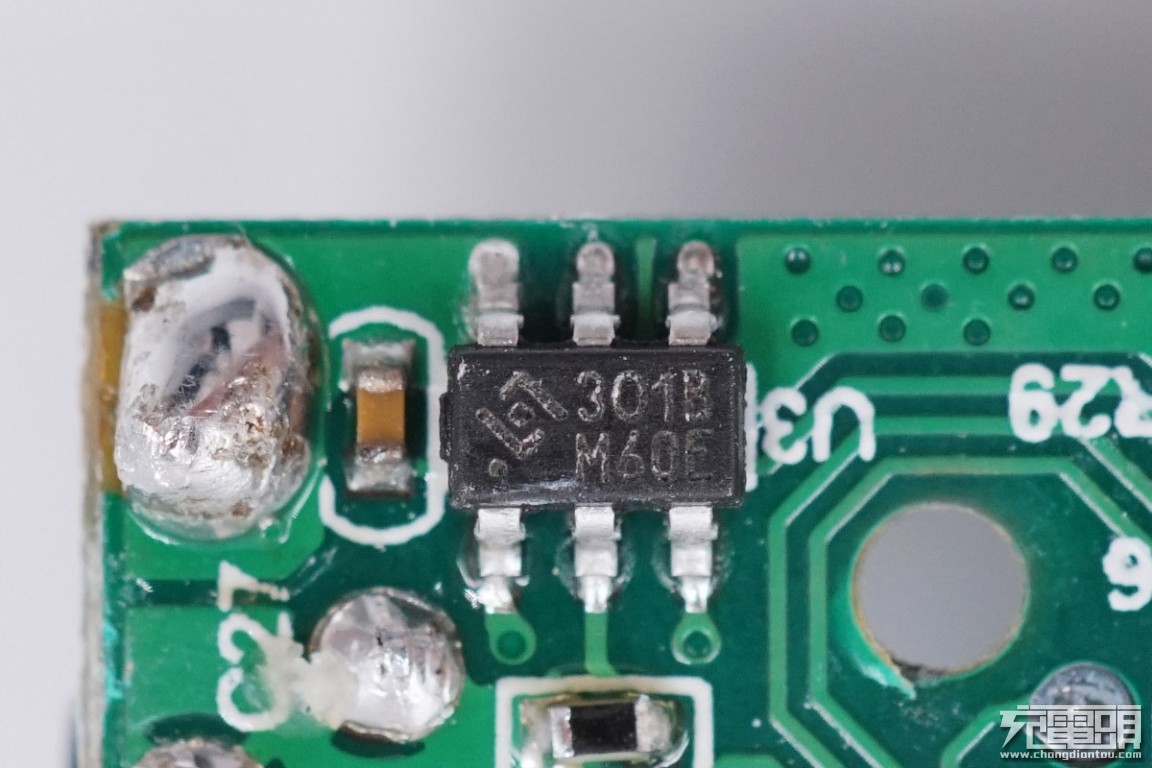

宏康 HY2113单节锂电池保护IC,用于内置电池组保护。

cheero 10000mAh 18W快充移动电源拆解 充电头网

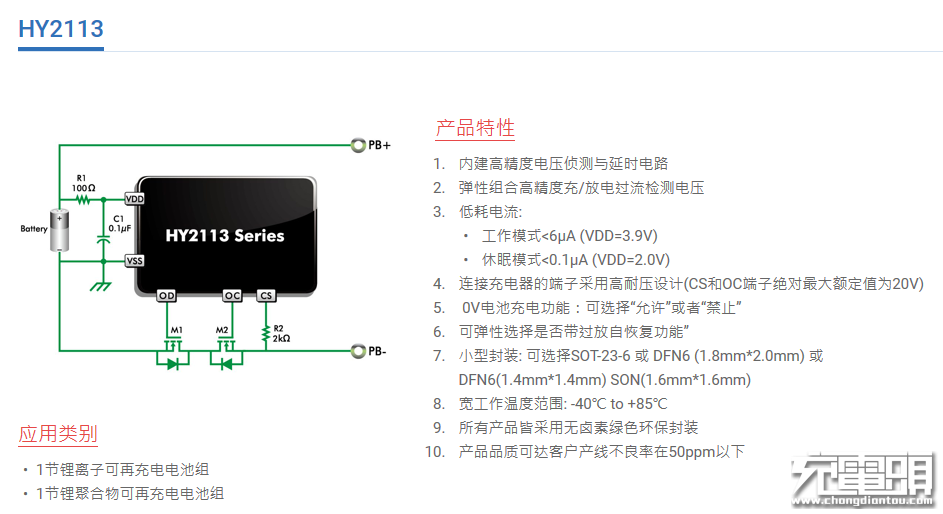

宏康 HY2113 详细资料。

cheero 10000mAh 18W快充移动电源拆解 充电头网

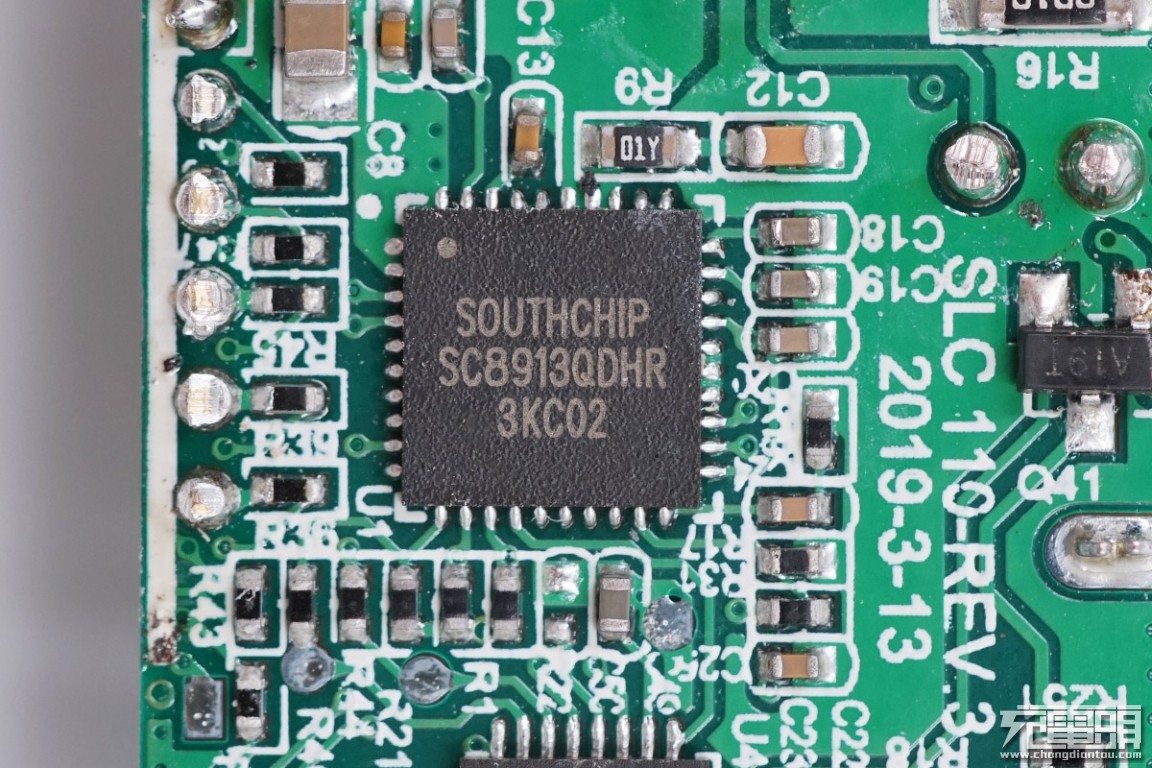

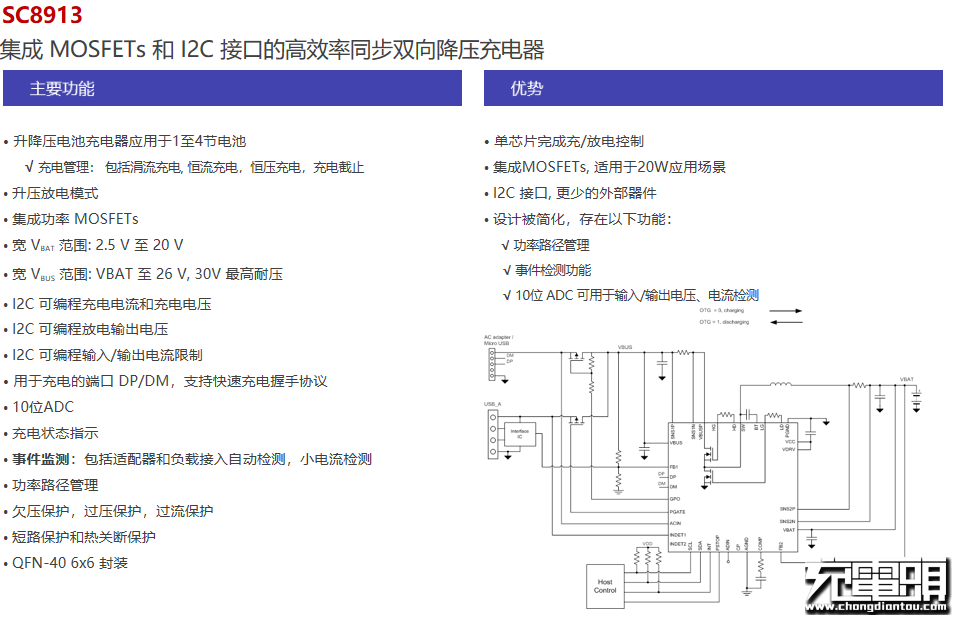

南芯SC8913是一颗集成 MOSFETs 和 I²C接口的高效率同步双向降压芯片,降压为内置电池充电,升压输出。支持1至4串锂离子电池充电。 I²C可配置充电电压电流,放电输出电压,输入输出电流限制。充电输入支持QC2.0/3.0申请。内建10BIT ADC;内置MOSFET,采用6*6 40pin QFN封装。

cheero 10000mAh 18W快充移动电源拆解 充电头网

充电头网了解到,南芯SC8913此前已经被Anker PowerCore Fusion PD超级充PURIDEA 20000mAh USB PD双向快充移动电源百达星连P.T STARLINK三合一移动电源RAVPower 5000mAh二合一充电宝等产品采用,产品性能稳定。

cheero 10000mAh 18W快充移动电源拆解 充电头网

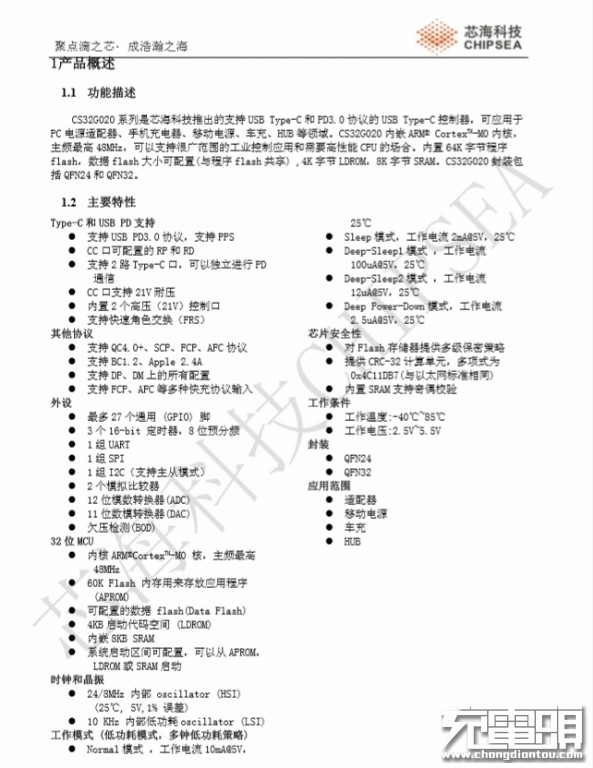

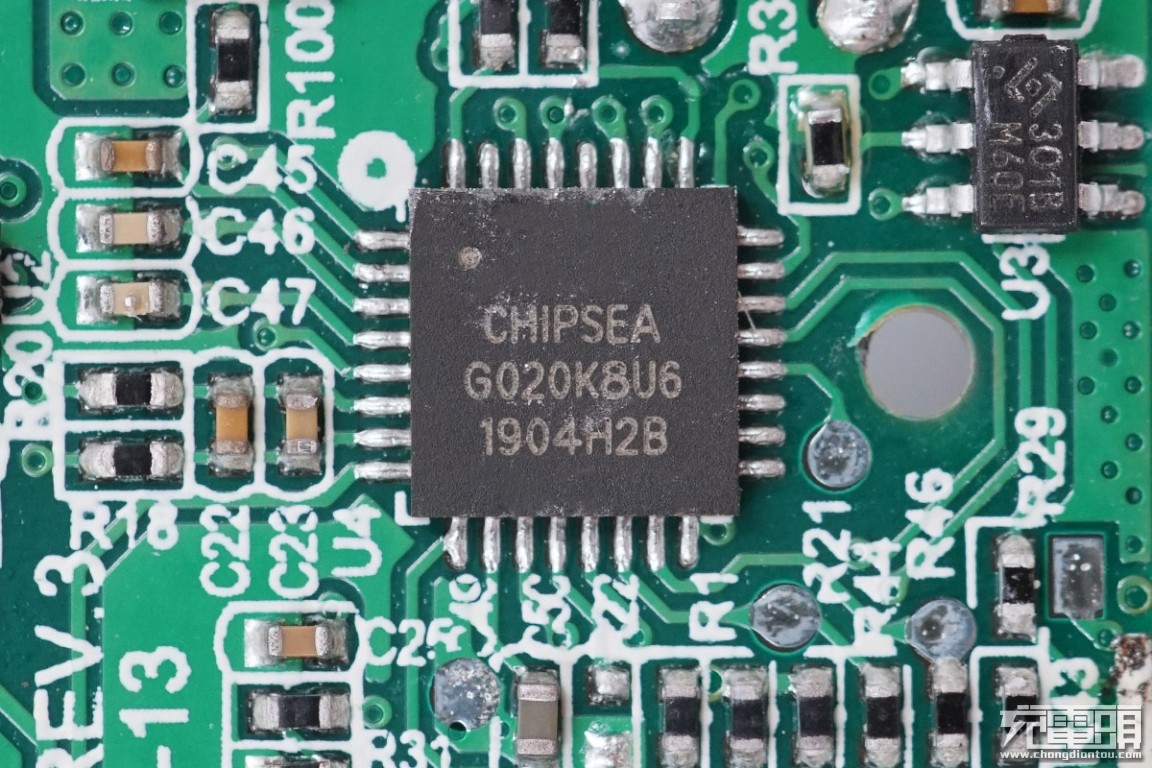

USB Type-C控制器,型号CS32G020K8U6,来自MCU芯海科技。该芯片具有四大应用特点:MCU性能强大,协议全,升级空间大;资源丰富、灵活度高;支持免拆机固件升级功能;快速开发。充电头网此前已对这款CS32G020系列芯片做过相关报道

cheero 10000mAh 18W快充移动电源拆解 充电头网

芯海MCU CS32G020正式通过了USB-IF协会USB PD3.0双向认证,在USB-IF官网,可以查询该芯片的认证TID号为1047。并且是目前国内唯一通过了USB IF协会PD3.0双向认证的芯片,充电和放电均通过验证测试,为高端旗舰产品的MCU首选。

充电头网了解到,使用这款芯片的还有ELECJET电友 20000mAh 45W双向快充移动电源UGREEN绿联20000mAh双向快充移动电源

cheero 10000mAh 18W快充移动电源拆解 充电头网

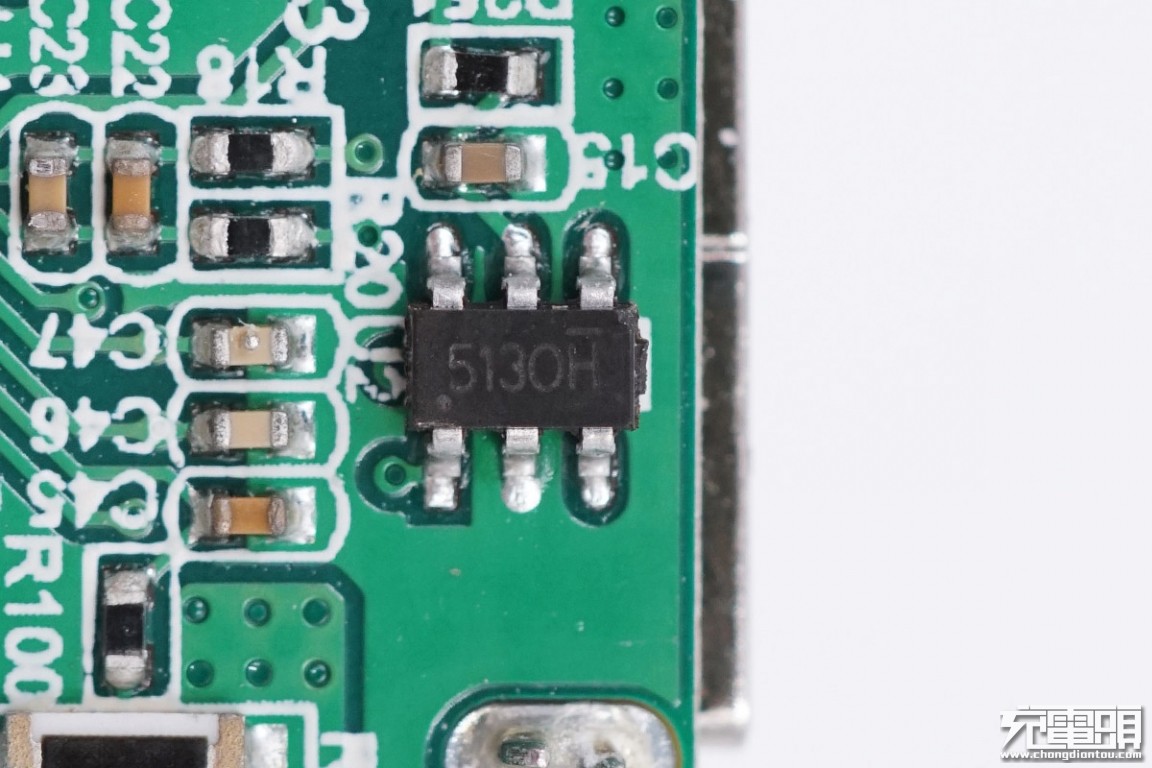

丝印5130H的USB自动识别IC。

cheero 10000mAh 18W快充移动电源拆解 充电头网

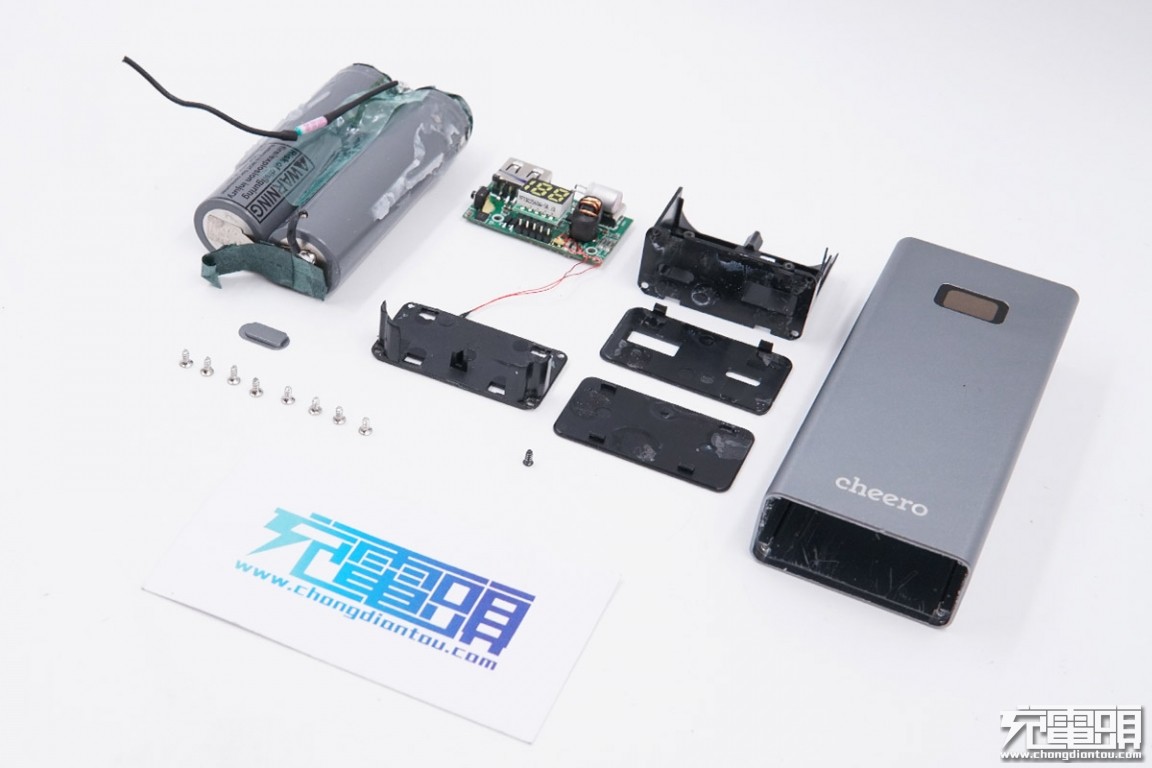

全部拆解完毕,来张全家福。

充电头网拆解总结

cheero这款18W 10000mAh双向快充移动电源采用金属外壳,外壳进行阳极氧化处理呈陨石灰色,表面采用喷砂工艺手感细腻,配备LED显示屏可随时观察剩余电量。C口支持QC2.0、QC3.0、Huawei-FCP和Huawei-SCP多个快充协议,此外还支持USB PD3.0快充标准,具备5V/3A、9V/3A、12V/1.5A三组固定电压档位。18W双向快充功率可以满足日常快充需求。

充电头网通过拆解发现,电源内部采用了业界知名厂家芯片,如南芯SC8813同步双向升降压芯片、芯海科技的CS32G020K8U6主控单片机、威兆的VS3522AE MOS、宏康的电池保护IC HY2113等,用料扎实。通过拆解,我们看到这款移动电源是MCU+升降压的方案,相比单芯片全部集成的方案来说,比较灵活。
